Sistem Tenaga 20MVA, 33kV/11kV, 50Hz/60Hz
Sertifikasi IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

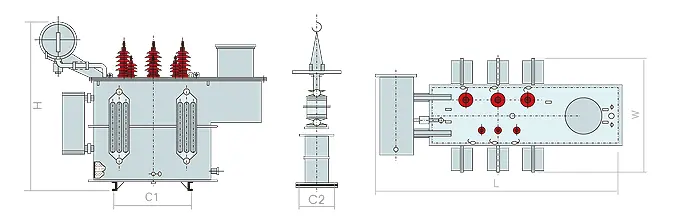

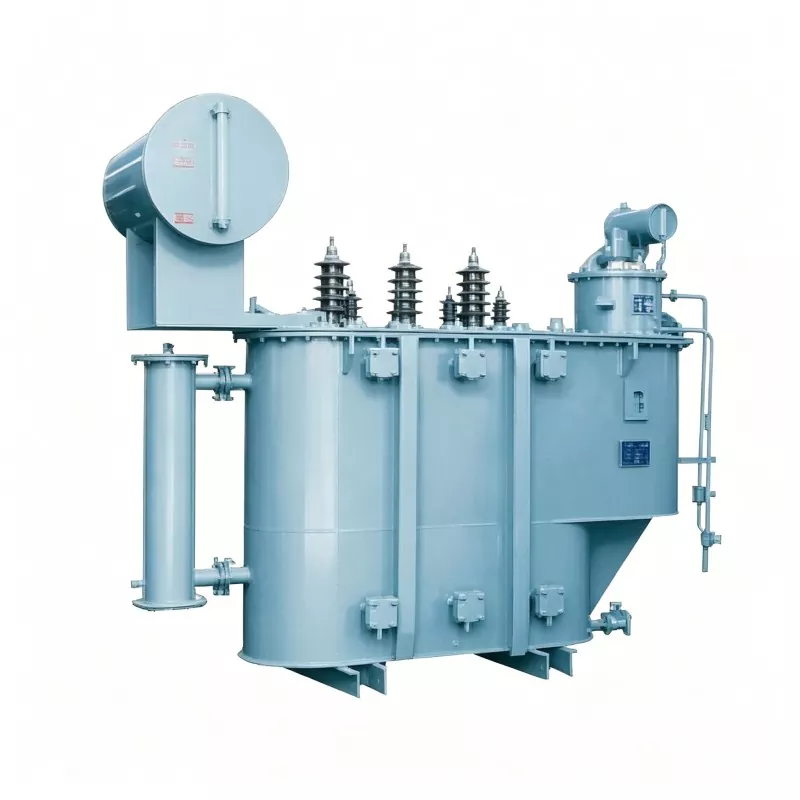

Trafo daya 33kV 11kV 20mVA Huajidian adalah peralatan transmisi dan distribusi daya inti untuk medium dan jaringan listrik tegangan tinggi. Sebagai produsen transformator daya domestik profesional, Huajidian memanfaatkan pengalaman bertahun-tahun Pengalaman R&D dan produksi untuk mengoptimalkan struktur dan kinerja produk. Berbeda dengan yang berukuran kecil dan sedang trafo distribusi, peralatan berkapasitas besar ini terutama digunakan di gardu induk regional, melakukan tugas inti distribusi step-down 33kV hingga 11kV. Ini dapat beradaptasi dengan kondisi jaringan listrik yang kompleks, tahan terhadap operasi beban tinggi jangka panjang dan dampak arus pendek seketika, dan banyak digunakan dalam proyek-proyek utama seperti peningkatan jaringan listrik perkotaan, infrastruktur kawasan industri, dan distribusi sambungan jaringan energi baru.
Produk ini bersertifikat sistem mutu ISO, memenuhi standar efisiensi energi nasional, dan fitur terstandarisasi proses manufaktur dan kontrol kualitas yang ketat, memenuhi berbagai persyaratan konstruksi dan operasi gardu induk berstandar tinggi.
1. Kapasitas Terukur: 20MVA (20000kVA), cocok untuk skenario beban distribusi listrik regional menengah hingga besar.
2. Tingkat Tegangan: 33kV pada sisi tegangan tinggi, 11kV pada sisi tegangan rendah; sisi tegangan tinggi dapat dilengkapi dengan ±2×2,5% atau ±5% off-load/on-load tap changer untuk penyesuaian tegangan fleksibel untuk beradaptasi dengan tegangan jaringan fluktuasi.
3. Fase dan Frekuensi: Tiga fase, 50Hz, kompatibel dengan standar jaringan listrik arus utama domestik dan internasional.
4. Nilai Saat Ini: Sekitar 350A pada sisi tegangan tinggi 33kV dan sekitar 1050A pada sisi tegangan rendah 11kV samping (dihitung berdasarkan rumus daya standar, dengan daya dukung beban yang stabil).
Konfigurasi standar Dyn11/YNd11, secara efektif menekan harmonik jaringan, meningkatkan kualitas pasokan listrik, dan menyediakan kondisi pentanahan netral yang andal untuk sisi tegangan rendah; konfigurasi arus utama dalam kekuasaan modern sistem distribusi.
7% -10%, dapat disesuaikan sesuai dengan kebutuhan kapasitas hubung singkat gardu induk, yang secara efektif membatasi arus hubung singkat dan memastikan keamanan jaringan listrik dan peralatan terminal.
Memenuhi standar tegangan tahan impuls petir dan tegangan tahan frekuensi daya untuk 33kV dan 11kV sistem. Tegangan ketahanan impuls petir pada sisi 33kV mencapai 170kV, menunjukkan isolasi yang sangat baik dan kinerja proteksi petir, cocok untuk kondisi kerja luar ruangan yang kompleks.
Produk ini mendukung pembuangan panas mode ganda untuk beradaptasi dengan beban dan kondisi lingkungan yang berbeda:
- Pendinginan Mandiri Terendam Minyak ONAN: Mengandalkan konveksi alami minyak isolasi dan pembuangan panas pasif dari sirip tangki, cocok untuk skenario beban konvensional, dengan konsumsi energi rendah dan kebisingan rendah.
- Pendingin Udara Terendam Oli ONAF: Dikombinasikan dengan kipas eksternal untuk pendinginan udara paksa, secara signifikan meningkatkan kapasitas kelebihan beban peralatan dan memenuhi kebutuhan pasokan listrik beban tinggi selama konsumsi listrik puncak periode.
Inti peralatan menggunakan lembaran baja silikon permeabilitas tinggi atau bahan paduan amorf dengan kerugian rendah, secara efektif mengurangi kerugian tanpa beban dan beban, memenuhi standar efisiensi energi tingkat nasional I dan II. Struktur keseluruhan mengadopsi desain yang tersegel dan tahan korosi, dengan cangkang tangki yang diperkuat, cocok untuk skenario kompleks seperti instalasi dalam dan luar ruangan, ketinggian tinggi, dan perbedaan suhu yang besar. Desain sirkuit oli yang tersegel sepenuhnya mencegah penuaan dan kerusakan minyak isolasi, secara signifikan mengurangi biaya pemeliharaan di kemudian hari dan memastikan jangka panjang pengoperasian peralatan yang stabil.
Trafo daya 33kV 11kV 20mVA banyak digunakan di gardu induk perkotaan, gardu distribusi kawasan industri, gardu induk baru yang terhubung dengan jaringan energi, dan proyek pasokan listrik infrastruktur kota. Sangat cocok untuk media untuk skenario pasokan listrik beban besar seperti kawasan pemukiman perkotaan yang padat penduduk, pabrik industri besar, pasokan listrik pendukung bandara dan kereta api, konversi tegangan pembangkit listrik tenaga angin dan surya, dan peningkatan jaringan listrik.
Studi Kasus: Proyek Gardu Induk GIS Brihart 33/11kV di Bangladesh
Dalam proyek EPC gardu GIS Brihart 33/11kV untuk peningkatan sistem distribusi listrik Bangladesh, Huadian menyesuaikan dan memasok transformator daya 33kV 11kV 20mVA sebagai peralatan step-down inti gardu induk. Menargetkan lingkungan yang keras dengan suhu dan kelembapan tinggi di area lokal, produk telah mengoptimalkannya kinerja anti-korosi, tahan lembab, dan pembuangan panas, dan mengadopsi mode pendinginan udara ONAF untuk memastikan kestabilan operasi di bawah beban tinggi terus menerus.
Setelah commissioning, peralatan berhasil menyelesaikan konversi dari daya tegangan tinggi 33kV menjadi 11kV tegangan distribusi, menyelesaikan masalah kapasitas pasokan listrik yang tidak mencukupi dan tegangan yang tidak stabil di Langpu daerah. Hal ini menjamin pasokan listrik ke kawasan industri dan perumahan di sekitarnya, meningkatkan keandalan jaringan listrik regional sebesar 30%, dan telah mempertahankan operasi yang stabil tanpa kegagalan sejak dioperasikan, sehingga menghasilkan pendapatan yang tinggi pujian dari pemilik dan otoritas listrik setempat.
Dengan peningkatan berkelanjutan dalam persyaratan konservasi energi dan pengurangan konsumsi jaringan listrik, hal tersebut menjadi kenyataan disarankan untuk secara eksplisit mewajibkan peralatan untuk memenuhi standar efisiensi energi tingkat nasional I dan II selama pengadaan. Produk Huadian menggunakan inti besi dengan kehilangan yang rendah dan desain belitan yang dioptimalkan, sehingga menghasilkan pengoperasian yang rendah konsumsi energi dan secara efektif mengurangi biaya pengoperasian jangka panjang.
Model trafo berkapasitas besar ini tidak tersedia dan harus disesuaikan berdasarkan proyek sebenarnya kondisi. Sebelum pengadaan, parameter utama seperti metode pemasangan, ketinggian, suhu lingkungan, dan sistem kapasitas hubung singkat harus dikonfirmasi untuk memastikan kompatibilitas peralatan yang tepat.
Trafo level tegangan ini memerlukan penggunaan switchgear tegangan tinggi 33kV/11kV, switchgear berinsulasi gas SF6, GIS menggabungkan peralatan listrik, dan perangkat proteksi relai untuk membentuk sistem distribusi daya yang lengkap, untuk memastikan pengoperasian jaringan listrik yang aman dan patuh.
Q1: Apakah transformator daya 33kV 11kV 20mVA ini cocok untuk pemasangan di ketinggian luar ruangan?
A1: Ya. Huajidian dapat menyesuaikan trafo sesuai dengan ketinggian proyek dan suhu sekitar, meningkatkannya dengan penguatan insulasi ketinggian tinggi, ketahanan UV, fitur perlindungan korosi dan kelembapan. Sangat cocok untuk lingkungan terbuka, dataran tinggi, tegangan rendah, dan tahan terhadap cuaca ekstrem kondisi seperti suhu tinggi, angin kencang, dan curah hujan.
Q2: Apa perbedaan antara konfigurasi tap changer on-load dan off-load tap changer untuk transformator ini?
A2: Pengubah keran tanpa beban memerlukan de-energisasi untuk penyesuaian voltase, cocok untuk skenario dengan jaringan stabil tegangan dan frekuensi perubahan tap yang rendah; pengubah tap on-load memungkinkan penyesuaian tegangan real-time tanpa menghilangkan energi dan tanpa mempengaruhi catu daya normal, cocok untuk proyek jaringan listrik dengan fluktuasi tegangan besar dan tinggi persyaratan keandalan pasokan listrik. Konfigurasi dapat dipilih sesuai kebutuhan.
Q3: Berapa umur peralatan dan siklus perawatan rutinnya?
A3: Dalam instalasi standar dan kondisi pengoperasian normal, umur peralatan bisa mencapai 30 tahun. Itu benar direkomendasikan untuk melakukan perawatan rutin setiap tahun, termasuk pengujian minyak isolasi, pemeriksaan penyegelan peralatan, dan kalibrasi parameter garis. Peralatan ini mengadopsi struktur yang tertutup rapat, sehingga menghasilkan perawatan harian yang rendah beban kerja, biaya pemeliharaan rendah, dan stabilitas operasional jangka panjang yang kuat.
Sebagai produsen dan penyedia layanan trafo tegangan tinggi profesional di Cina, Huajidian memiliki kelengkapan kualifikasi produksi, peralatan produksi yang maju, dan tim teknis yang profesional. Kami dapat menyediakan global pelanggan dengan layanan satu atap termasuk penyesuaian parameter, desain gambar, kutipan akurat, di tempat panduan instalasi, dan pemeliharaan purna jual. Untuk kebutuhan dukungan proyek gardu induk, jangan ragu untuk menghubungi kami untuk mendapatkan solusi teknis dan penawaran pengadaan yang disesuaikan.
