Pemutus Sirkuit Vakum 35kV/33kV

HUAJIDIAN Group mengoperasikan jalur produksi khusus dan otomatis untuk pemutus sirkuit vakum 35kV/33kV ini. Setiap unit menjalani pengujian pabrik yang ketat sebelum pengiriman dan dilengkapi dengan sertifikasi 3C, laporan pengujian pabrik, dan laporan pengujian jenis, sepenuhnya sesuai dengan standar GB/T 1984-2014 dan IEC 60694.

Semua komponen inti adalah suku cadang HUAJIDIAN asli, menghilangkan masalah kompatibilitas yang terkait dengan komponen pihak ketiga dan memastikan garansi terpadu untuk seluruh unit. Fasilitas standar ini mengintegrasikan R&D, produksi, dan layanan purna jual, menawarkan solusi switchgear komprehensif yang kompatibel dengan berbagai kabinet tipe tetap dalam ruangan. Sebagai pemasok global, HUAJIDIAN menyediakan gambar teknis dan dokumentasi instalasi bilingual (Cina/Inggris) untuk memfasilitasi pengiriman proyek baik di dalam negeri maupun internasional.

Ikhtisar Produk dan Aplikasi

1. Ruang distribusi tenaga listrik untuk perusahaan industri (tambang, pabrik baja, pabrik semen, dll.)

2. Proyek renovasi dan pembangunan baru gardu induk perkotaan dan pedesaan

3. Sistem distribusi listrik bertingkat tinggi untuk kompleks komersial dan kawasan industri

4. Peralatan distribusi non-standar untuk gardu induk tipe kotak dan unit utama ring (RMU)

5. Fasilitas dengan lingkungan yang mudah terbakar atau meledak, seperti pabrik kimia dan material baru

Fitur Struktur Produk

1. Desain kompak dan hemat ruang

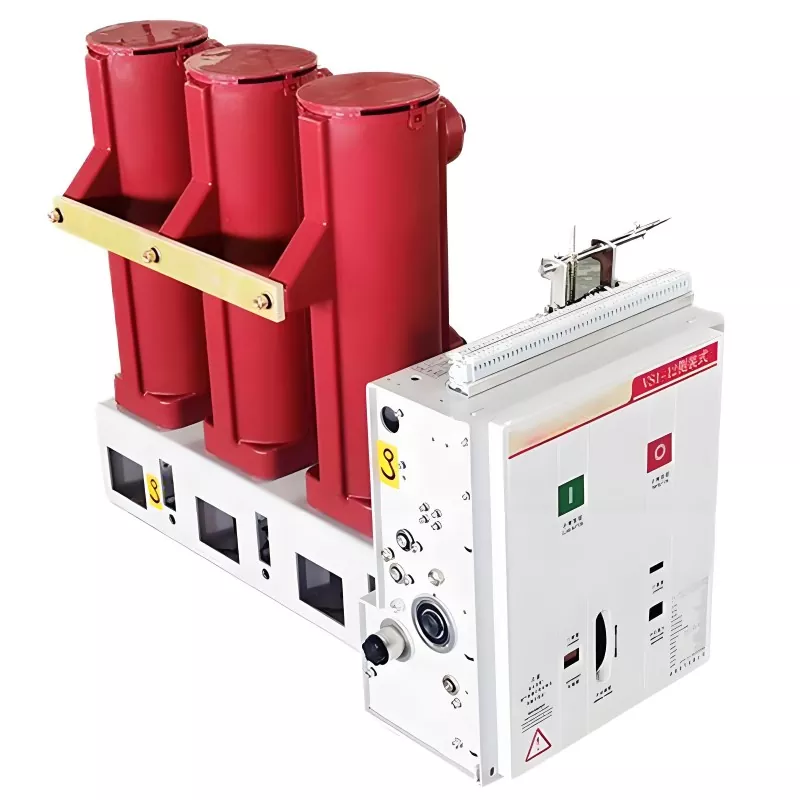

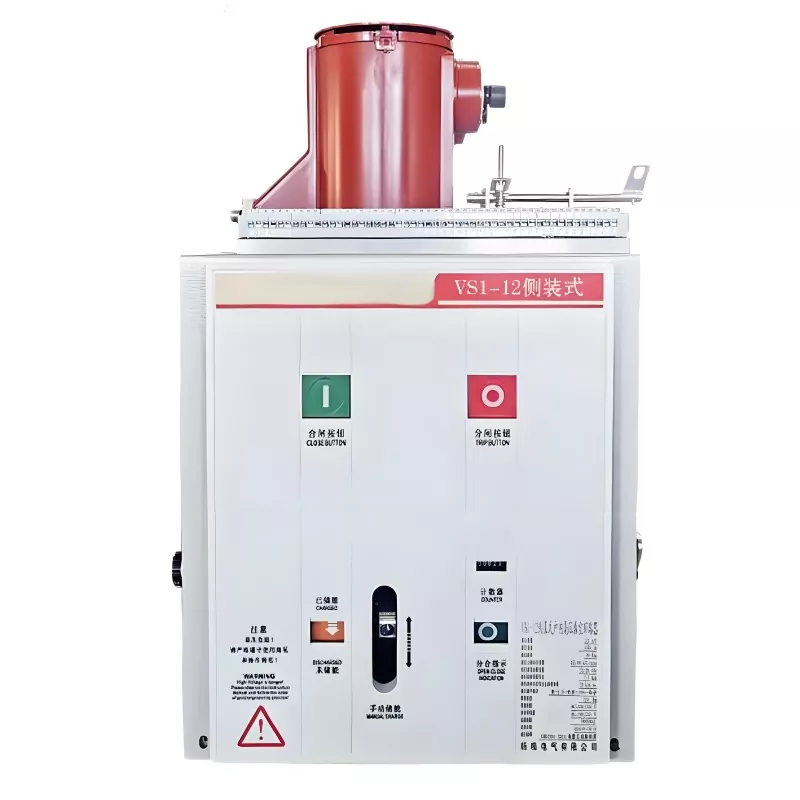

Pemutus Sirkuit Vakum 35kV/33kV dilengkapi panel operasi berwarna putih yang dipasangkan dengan tiang berinsulasi padat berwarna merah yang disusun secara horizontal. Tidak memerlukan jarak bebas belakang untuk pengoperasiannya, sehingga kedalaman kabinet dijaga dalam 900mm. Dilengkapi standar dengan basis pemasangan khusus dan lubang pemasangan standar yang telah dibor sebelumnya; cocok untuk diintegrasikan ke dalam kabinet switchgear atau pemasangan independen di unit utama ring (RMU) dan gardu induk tipe kotak.

2. Interlock Mekanis untuk Mencegah Kesalahan Pengoperasian

Dilengkapi mekanisme interlock mekanis terintegrasi pada panel yang bertautan dengan sakelar pemutus dan pembumian kabinet, yang secara efektif mencegah kesalahan berisiko tinggi seperti penutupan sakelar pembumian di bawah beban atau sirkuit aktif pembumian.

3. Tiang Berisolasi APG Kekuatan Tinggi

Menggunakan silinder insulasi epoksi APG (Gelasi Tekanan Otomatis); kekuatan dielektrik jauh melebihi standar IEC. Tahan terhadap kelembapan, debu, dan kondensasi, menghilangkan risiko rambat dan flashover.

4. Mekanisme Pegas Terintegrasi yang Terbukti

Mekanisme pegas terintegrasi memiliki validasi pasar selama lebih dari 20 tahun, menawarkan masa pakai mekanis hingga 30.000 operasi dan 50 operasi pemutusan arus pendek berkapasitas penuh. Performa pembukaan dan penutupan yang stabil menjadikannya ideal untuk aplikasi industri yang sering memerlukan peralihan.

Tabel Spesifikasi Teknis Inti

Lima Keuntungan Utama

1. Pemadam Busur Vakum: Aman untuk Lingkungan Berisiko Tinggi

Dilengkapi interupsi vakum tinggi bawaan; gangguan gangguan terjadi tanpa risiko kebakaran atau ledakan, sehingga mencegah kecelakaan sekunder. Cocok untuk lingkungan yang mudah terbakar dan meledak, seperti pabrik pengolahan bahan kimia.

2. Insulasi Tertutup Padat: Tangguh di Lingkungan yang Keras

Tiang epoksi bersegel padat yang terintegrasi menahan kelembapan, debu, dan kondensasi, sehingga secara signifikan mengurangi frekuensi kegagalan terkait isolasi.

3. Perlindungan Sangat Cepat dan Komprehensif: Meminimalkan Kerusakan Peralatan

Memberikan perlindungan menyeluruh terhadap beban berlebih, korsleting, dan arus bocor. Gangguan arus gangguan yang cepat—dengan waktu pembukaan ≤0,05 detik dan waktu penutupan ≤0,1 detik—melindungi transformator hilir, motor, dan saluran transmisi.

4. Pengoperasian Bebas Perawatan Hingga 10 Tahun: Menurunkan Biaya O&M

Tiang-tiang yang tertutup rapat menghilangkan kebutuhan untuk mengganti interupsi atau komponen insulasi; pemeliharaan rutin terbatas pada pembersihan mekanisme pengoperasian, pemotongan biaya suku cadang secara drastis, dan inspeksi manual.

5. Dukungan OEM Terpadu: Layanan Purna Jual yang Efisien

Semua komponen adalah suku cadang HUAJIDIAN asli, memastikan kompatibilitas kelistrikan dan dimensi yang sempurna. Layanan purna jual terpadu menghilangkan kerumitan yang terkait dengan koordinasi perbaikan di beberapa pemasok.

Layanan Kustomisasi

1. Kapasitas Arus dan Pemutusan: Tersedia arus terukur 630A/1250A dan arus pemutusan hubung singkat 20/25/31,5kA.

2. Catu Daya Pengoperasian: Standar DC 110V/220V; Skema kontrol AC dapat disesuaikan berdasarkan permintaan.

3. Peningkatan Cerdas: Modul pemantauan online opsional memungkinkan pembukaan/penutupan jarak jauh, pemantauan suhu kontak dan status peralatan secara real-time, dan kompatibilitas dengan sistem otomasi daya.

Aplikasi Proyek Dunia Nyata

1. Proyek Distribusi Tenaga Listrik 35kV di Tambang Logam Non-besi di Mongolia Dalam

Pada tahun 2023, gardu induk bawah tanah sebuah tambang tembaga besar membeli 16 unit pemutus sirkuit HUAJIDIAN 33kV 1250A/31.5kA. Mengingat lingkungan tambang yang berdebu dan fluktuasi suhu harian yang signifikan, tiang-tiang yang disegel secara efektif menghilangkan masalah flashover akibat kondensasi yang umum terjadi pada sakelar jenis oli lama. Setelah tiga tahun beroperasi terus menerus yang hanya memerlukan pembersihan mekanisme, biaya O&M tahunan gardu induk turun sebesar 68%, sementara perangkat yang saling mengunci menghilangkan berbagai risiko kesalahan operasional selama pemeliharaan.

2. Proyek Gardu Induk Tipe Kotak untuk Kawasan Industri Kimia di Zhejiang

Pada tahun 2024, sebuah perusahaan fluorokimia membeli 9 pemutus sirkuit khusus yang dilengkapi dengan modul pemantauan cerdas. Terletak di zona tahan ledakan Kelas A, teknologi pemadam busur vakum menghilangkan nyala api terbuka, sehingga menghilangkan risiko kebakaran akibat arus pendek. Pemantauan jarak jauh memungkinkan pengoperasian gardu induk tipe kotak tanpa awak, dan tripping yang cepat selama dua saluran arus pendek yang terpisah mencegah kerugian yang terkait dengan penghentian produksi skala besar.

Pertanyaan Umum

Q1: Bagaimana siklus pemeliharaan untuk pemutus sirkuit vakum HUAJIDIAN 35kV/33kV? Apakah penggantian suku cadang secara berkala diperlukan?

A1: Tiang-tiang yang tertutup rapat dan penyela vakum memiliki periode bebas perawatan selama 10 tahun; perawatan rutin hanya melibatkan pembersihan debu dari mekanisme pegas dan pelumasan komponen transmisi. Tidak perlu mengganti tiang interupsi atau isolasi dalam waktu 10 tahun, sehingga secara signifikan mengurangi inventaris suku cadang dan beban kerja pemeliharaan.

Q2: Dapatkah pemutus sirkuit 33kV ini hanya digunakan dengan switchgear tetap XGN, atau apakah kompatibel dengan peralatan non-standar seperti Ring Main Units (RMU) dan gardu induk tipe kotak?

A2: Ini kompatibel. Unit ini dilengkapi dengan basis pemasangan standar universal; ini dapat diintegrasikan ke dalam switchgear XGN atau digunakan untuk memasang peralatan listrik non-standar secara mandiri seperti unit utama ring (RMU) atau gardu induk tipe kotak. Dimensi dasar dapat disesuaikan di pabrik berdasarkan gambar kabinet pelanggan.

Q3: Dokumen kualifikasi apa yang dapat disediakan HUAJIDIAN untuk tender jaringan listrik dan proyek industri?

A3: Kami menyediakan serangkaian kredensial resmi yang lengkap, termasuk sertifikasi wajib 3C, laporan inspeksi pabrik untuk unit lengkap, dan laporan pengujian tipe pihak ketiga yang sesuai dengan standar nasional (GB) dan IEC. Semua dokumen mempunyai stempel resmi, memenuhi persyaratan untuk tender jaringan listrik dalam negeri serta izin bea cukai dan penerimaan untuk proyek luar negeri.
