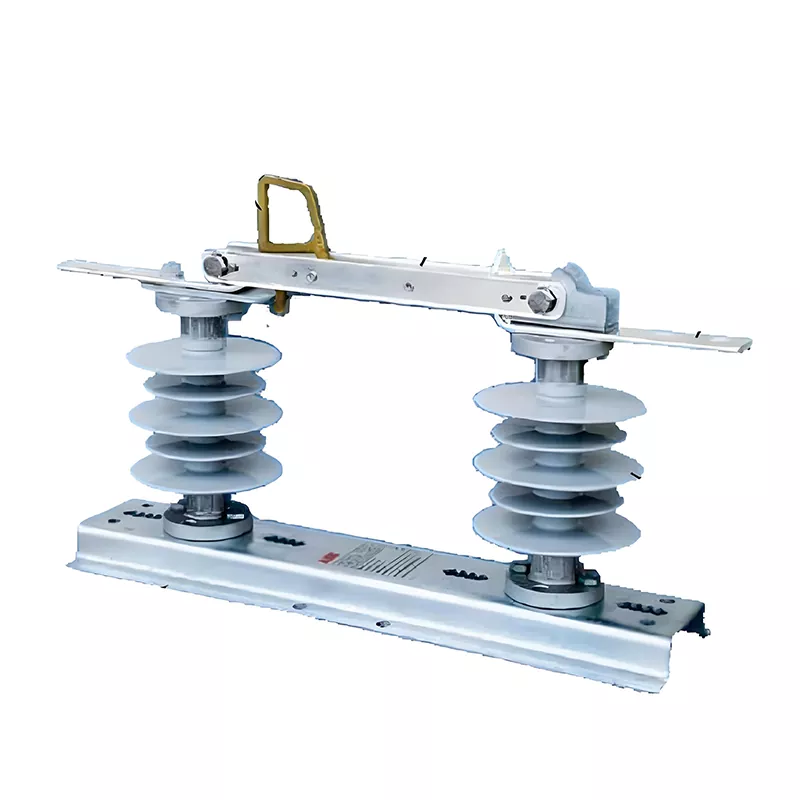

GDW1-12/630-25 Sakelar Pembumian Dalam Ruangan

Sakelar Pembumian Dalam Ruangan HUAJIDIAN GDW1-12/630-25 adalah perangkat perlindungan daya luar ruangan yang dikembangkan dan diproduksi secara independen oleh produsen profesional yang berspesialisasi dalam komponen inti untuk jaringan distribusi daya tegangan menengah. Produk ini dioptimalkan dan ditingkatkan untuk kondisi pengoperasian luar ruangan yang kompleks, memecahkan masalah sakelar grounding tradisional seperti ketahanan terhadap cuaca buruk, mode pengoperasian terbatas, dan pengoperasian tidak stabil.

Peralatan ini memiliki tegangan pengenal 12kV, arus pengenal 630A, dan arus hubung singkat tahan waktu pendek sebesar 25kA. Mengandalkan struktur insulasi berkekuatan tinggi dan komponen tembaga yang sangat konduktif, hal ini memungkinkan pemutusan sambungan yang terlihat dan grounding yang andal selama pengoperasian dan pemeliharaan peralatan, sepenuhnya menghilangkan bahaya tegangan sisa dan memastikan keselamatan pribadi personel pemeliharaan. Ini adalah peralatan inti utama untuk operasi dan pemeliharaan standar jaringan distribusi listrik modern.

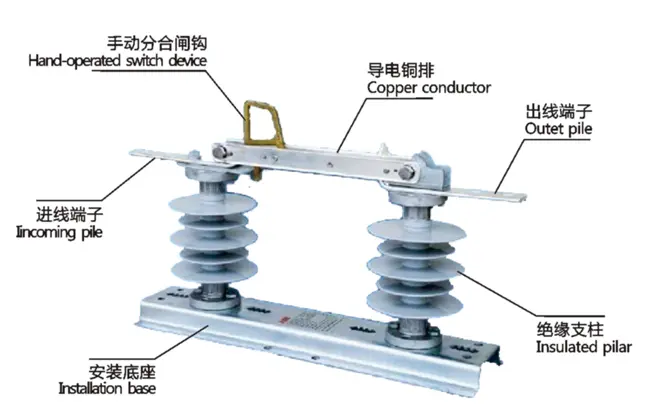

Representasi struktural

Ketik pengenalan

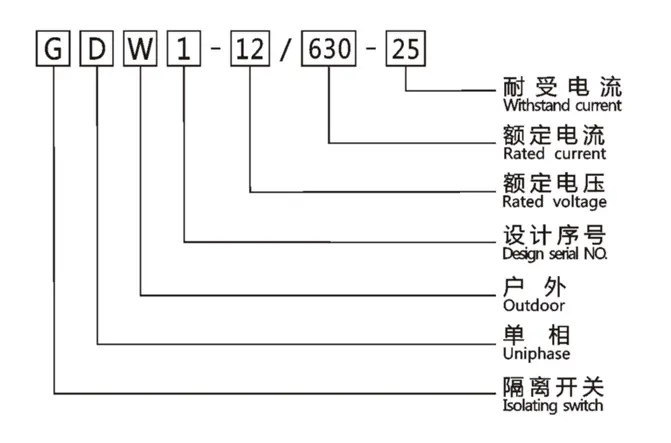

Definisi Model

GDW1-12/630-25 Karakter dan angka pada nomor model sesuai dengan parameter produk tertentu, seperti dijelaskan di bawah:

- G: Sakelar pemutus, mewakili atribut fungsional inti peralatan

- D: Struktur satu fasa, cocok untuk jalur distribusi listrik satu fasa

- W: Tipe luar ruangan, dirancang khusus untuk jalur di lingkungan alam terbuka

- 1: Nomor seri desain produk, mewakili model yang dioptimalkan secara berulang

- 12: Tegangan terukur 12kV, cocok untuk jaringan distribusi listrik tegangan menengah konvensional

- 630: Nilai arus 630A, memenuhi persyaratan daya dukung jalur distribusi listrik arus utama

- 25: Tahan arus hubung singkat jangka pendek 25kA, memiliki ketahanan benturan hubung singkat yang sangat kuat

Keunggulan Produk Inti

1. Kinerja listrik yang sangat baik, konduktivitas yang stabil dan andal

Sakelar Pembumian Dalam Ruangan GDW1-12/630-25 menggunakan busbar tembaga dengan kemurnian tinggi, yang sangat konduktif, tahan aus, dan tahan lama. Pengoperasian jangka panjang tidak menghasilkan akumulasi panas dan tidak ada redaman daya, memastikan transmisi arus yang efisien dan stabil. Dilengkapi dengan penyangga berinsulasi berkinerja tinggi, jarak rambat minimum mencapai 380mm, memberikan insulasi tegangan tinggi yang sangat baik dan secara efektif mengisolasi sirkuit tegangan tinggi 12kV, mencegah kebocoran dan kecelakaan flashover, dan memastikan pengoperasian peralatan yang aman dalam kondisi tegangan tinggi jangka panjang.

2. Desain operasi mode ganda, fleksibel, cerdas, dan efisien

Menembus keterbatasan pengoperasian manual tunggal peralatan tradisional, alat ini mendukung mode pengoperasian manual dan elektrik. Kait pengoperasian khusus merupakan standar, menjadikan peralihan manual di lokasi aman dan nyaman; ini kompatibel dengan tegangan motor DC 12V/24V dan dapat dilengkapi dengan mekanisme operasi listrik untuk kontrol otomatis jarak jauh. Desain mode ganda secara signifikan meningkatkan efisiensi pemeliharaan, mengurangi risiko pengoperasian manual, dan meningkatkan tingkat pengoperasian dan pemeliharaan jaringan listrik yang cerdas.

3. Sangat tahan cuaca, mudah beradaptasi dengan kondisi pengoperasian yang kompleks

Setelah menjalani pengujian adaptasi lingkungan yang ketat, peralatan ini dapat beroperasi secara normal dalam kisaran suhu yang luas -30℃ hingga 45℃, tidak terpengaruh oleh suhu dingin ekstrem di utara atau suhu tinggi di musim panas. Ia memiliki kemampuan anti-icing yang sangat baik, tahan terhadap akumulasi es setebal 10 mm, mencegah kegagalan peralatan yang disebabkan oleh cuaca dingin dan bersalju. Cocok untuk area dengan ketinggian 3000m ke bawah, sakelar ini dapat disesuaikan dengan lingkungan geografis dan meteorologi yang kompleks seperti dataran tinggi dan pegunungan, sehingga menghasilkan daya tahan tinggi dan masa pakai yang lama.

Parameter Teknis Utama

Skenario Aplikasi

Sakelar Pembumian Dalam Ruangan HUAJIDIAN GDW1-12/630-25 adalah perangkat pengaman inti untuk jaringan distribusi listrik tegangan menengah, banyak digunakan di bagian luar saluran transmisi udara, jaringan distribusi listrik perkotaan dan pedesaan, serta fasilitas pendukung gardu induk. Perangkat ini memberikan titik pemutusan visual yang jelas selama pemeliharaan rutin, pemeliharaan peralatan, dan perbaikan darurat, mencapai isolasi fisik lengkap pada sirkuit, menghilangkan sisa muatan listrik secara menyeluruh, dan secara komprehensif melindungi keselamatan pribadi personel pemeliharaan.

Dengan ketahanan dingin yang sangat baik, ketahanan terhadap lapisan es, dan kemampuan beradaptasi di ketinggian, produk ini sangat cocok untuk wilayah utara yang sangat dingin, dataran tinggi dan pegunungan, serta wilayah dengan salju tebal dan lapisan es. Teknologi ini dapat mengatasi iklim kompleks dan lingkungan geografis secara stabil, secara signifikan mengurangi kegagalan peralatan yang disebabkan oleh cuaca buruk dan meningkatkan stabilitas operasional jaringan listrik secara keseluruhan.

Studi Kasus Aplikasi Dunia Nyata

Pada tahun 2023, sejumlah Sakelar Pembumian Dalam Ruangan HUAJIDIAN GDW1-12/630-25 berhasil diterapkan pada proyek peningkatan jaringan distribusi 12kV di Liupanshui, Provinsi Guizhou. Daerah ini memiliki ketinggian hampir 2800m, dengan suhu musim dingin yang parah dan seringnya lapisan es musiman. Sakelar grounding tradisional rentan terhadap masalah seperti ketahanan terhadap lapisan es yang buruk, kegagalan suhu rendah, dan pengoperasian yang tidak nyaman, sehingga menimbulkan risiko signifikan terhadap pemeliharaan saluran.

Setelah proyek meningkatkan dan mengganti peralatan dengan produk HUAJIDIAN, peralatan tersebut dapat tahan terhadap cuaca dingin ekstrem lokal sebesar -25℃ dan kondisi lapisan es 8-10mm secara stabil. Pengoperasian mode ganda secara signifikan meningkatkan efisiensi pemeliharaan saluran musim dingin dan penanganan kesalahan darurat. Dalam satu tahun setelah peralatan dioperasikan, tidak ada insiden keselamatan pemeliharaan jalur, dan tingkat kegagalan peralatan menurun lebih dari 85%. Kinerja produk yang stabil dan kemampuan beradaptasi terhadap lingkungan yang unggul sangat diakui oleh pemilik proyek, menjadikannya sebagai contoh acuan untuk peningkatan keselamatan di jaringan distribusi dataran tinggi dan dingin.

Pertanyaan Umum

Q1: Apa kelebihan Sakelar Pembumian Dalam Ruangan GDW1-12/630-25 ini dibandingkan dengan sakelar pemutus luar ruangan biasa?

Keunggulan intinya ada tiga: Pertama, ia mengadopsi struktur konduktif tembaga dengan kemurnian tinggi dan desain insulasi yang dioptimalkan, sehingga menghasilkan kemampuan ketahanan hubung singkat 25kA yang lebih kuat dan keamanan insulasi yang lebih tinggi; kedua, mendukung mode pengoperasian listrik dan manual, memungkinkan kendali cerdas jarak jauh dan mengatasi keterbatasan peralatan tradisional yang hanya dapat dioperasikan secara manual; ketiga, ketahanannya terhadap cuaca telah ditingkatkan secara signifikan, memungkinkan pengoperasian yang stabil di lingkungan serendah -30℃ dan dengan lapisan es 10mm, jauh melebihi kemampuan adaptasi lingkungan dari produk biasa.

Q2: Seberapa serbaguna mekanisme pengoperasian listrik perangkat, dan apakah pemasangannya mudah?

Sangat serbaguna dan mudah dipasang. Produk ini kompatibel dengan tegangan DC 12V/24V universal, mengadopsi antarmuka standar dan struktur modular, dan mekanisme listrik mudah dibongkar dan dirakit tanpa modifikasi rumit atau debugging profesional. Pengguna dapat dengan bebas memilih atau membongkar mekanisme listrik sesuai dengan kebutuhan pengoperasian dan pemeliharaannya, dan kompatibel dengan sistem kontrol otomatis jaringan distribusi daya tegangan menengah arus utama, sehingga menyederhanakan perawatan di kemudian hari.

Q3: Layanan purna jual dan garansi apa yang disediakan HUAJIDIAN untuk produk ini?

HUAJIDIAN menyediakan layanan berkualitas siklus penuh, dan semua produk menjalani pengujian ketat sebelum meninggalkan pabrik, memenuhi standar industri tenaga listrik. Merek ini menawarkan jaminan jangka panjang, panduan teknis profesional untuk pemasangan dan commissioning, dan konsultasi purna jual 24 jam. Adaptasi khusus juga dapat disediakan untuk kondisi pengoperasian khusus seperti ketinggian sangat tinggi dan suhu sangat rendah untuk memenuhi kebutuhan pengoperasian dan pemeliharaan jaringan listrik di berbagai wilayah.
