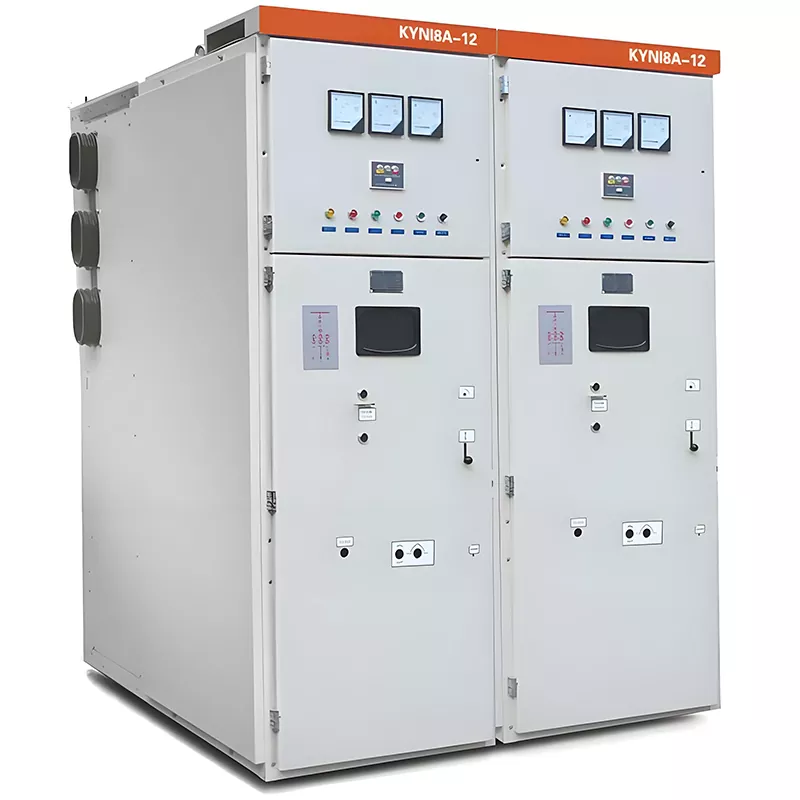

Panel LV Luar Ruangan dan MV VCB 11kV

Berkantor pusat di Tiongkok, Huajidian sangat berkomitmen terhadap penelitian dan pengembangan serta pembuatan LV Luar Ruangan 11kV dan MV VCB Panel. Perusahaan ini dilengkapi dengan tim teknis internal, bengkel produksi modern, dan rangkaian lengkap peralatan pengujian. Pabrik kami yang berstandar dan eksklusif memastikan kontrol kualitas proses penuh—menerapkan secara ketat, inspeksi multi-tahap mulai dari fabrikasi lembaran logam hingga pengiriman produk akhir—memastikan semuanya produk berhasil lulus sertifikasi Pengujian Tipe yang komprehensif. Selain model standar, kami menawarkan solusi kabinet yang disesuaikan, survei di lokasi, serta layanan instalasi dan commissioning lapangan, menyediakan layanan terpadu solusi untuk memenuhi beragam kebutuhan proyek distribusi listrik klien baik domestik maupun internasional.

Parameter Teknis Inti

Struktur Produk dan Fitur Kinerja

Panel LV Luar Ruangan dan MV VCB 11kV dibuat menggunakan lembaran baja canai dingin berkualitas tinggi, diproses secara presisi melalui teknologi CNC dan dirakit menggunakan sambungan baut. Struktur yang dihasilkan kompak dan kokoh, menampilkan tata letak yang tertata rapi untuk instrumentasi, pengoperasian, dan zona fungsional.

1. Empat Kompartemen Independen: Kabinet dipartisi menjadi empat kompartemen berbeda—busbar kompartemen, kompartemen pemutus sirkuit, kompartemen kabel, dan kompartemen instrumentasi/kontrol. Bagian ini sepenuhnya diisolasi oleh partisi logam dan terintegrasi dengan saluran pelepas tekanan; jika terjadi kesalahan, sistem secara otomatis melepaskan tekanan untuk mencegah penyebaran busur listrik.

2. Pemutus Arus yang Dapat Ditarik (Tipe Troli).

Pemutus sirkuit vakum inti dipasang pada mekanisme troli yang dapat ditarik, sehingga dapat dengan mudah dimasukkan atau diekstraksi. Desain ini memudahkan penggantian dan pemeliharaan tanpa memerlukan pemadaman listrik total seluruh kabinet. Unit ini dilengkapi standar dengan sistem interlocking mekanis "Lima Pencegahan", yang memanfaatkan perlindungan berbasis perangkat keras untuk secara efektif menghilangkan risiko kesalahan operasional.

3. Panel Pemantauan Cerdas yang Dipasang di Depan

Bagian depan kabinet memadukan instrumentasi, lampu indikator, dan tombol kontrol. Antarmuka ini memungkinkan pemantauan parameter tegangan, arus, dan daya secara real-time, sekaligus menampilkan status secara intuitif pembukaan/penutupan sirkuit, penyimpanan energi, dan pembumian, sehingga memudahkan pengoperasian, pemeliharaan, dan pemeriksaan rutin.

4. Struktur Pembuangan Panas Panel Samping yang Dioptimalkan

Beberapa saluran ventilasi diintegrasikan ke dalam panel samping kabinet untuk mempercepat konveksi udara dan panas disipasi. Hal ini mencegah penuaan komponen yang disebabkan oleh suhu tinggi, sehingga memastikan peralatan dapat beroperasi terus menerus pada beban penuh dalam jangka panjang.

5. Konfigurasi Modular dan Fleksibel

Unit—termasuk lemari jalur masuk, lemari jalur keluar, lemari PT, lemari meteran, dan bus-tie lemari—dapat dirakit sesuai dengan kebutuhan spesifik, memfasilitasi perluasan dan perkuatan yang mudah selama pelaksanaan proyek.

Keunggulan Produk Inti

1. Perlindungan Tiga Lapis: Menampilkan struktur kabinet lapis baja yang tertutup sepenuhnya, "Lima Pencegahan" yang saling bertautan mekanisme, dan perangkat pelepas tekanan untuk secara efektif memitigasi bahaya keselamatan distribusi tenaga listrik.

2. Komponen Premium: Menggunakan komponen berkualitas tinggi yang dipilih dengan cermat dan telah menjalani pengujian komprehensif sebelumnya hingga pengiriman, memastikan ketahanan dalam lingkungan pengoperasian yang keras dan tingkat kegagalan yang rendah.

3. Mekanisme Troli Penarikan: Dilengkapi struktur troli yang dapat ditarik yang memungkinkan perawatan dan komponen dengan cepat penggantian, secara signifikan mengurangi durasi pemadaman listrik.

4. Perlindungan dan Kontrol Terintegrasi: Kompatibel dengan perlindungan relai dan perangkat pengukuran/kontrol, memungkinkan integrasi tanpa batas dengan sistem pemantauan daya untuk memungkinkan manajemen dan kontrol jarak jauh yang cerdas.

5. Jaminan Kualitas: Seluruh proses produksi secara ketat mematuhi standar nasional dan telah berhasil dilewati pengujian tipe yang ketat, menjamin kepatuhan penuh dan kualitas produk.

Kasus Penerapan di Dunia Nyata

Kasus 1: Proyek Dukungan Distribusi Tenaga Listrik untuk Pembangkit Listrik PV Terpusat berkapasitas 50MW di Tiongkok Barat Laut

Ruang distribusi listrik pendukung proyek ini dilengkapi dengan 22 lemari Huajidian yang terdiri dari unit-unit untuk jalur masuk, jalur keluar, meteran, dan bus-ties, yang bertanggung jawab atas sambungan jaringan dan transformasi tenaga listrik dari pembangkit listrik PV. Peralatan telah beroperasi secara stabil selama 24 bulan berturut-turut; "Lima Pencegahan"-nya saling terkait struktur dan mekanisme perlindungan hubung singkat berhasil melewati inspeksi acak yang dilakukan oleh jaringan listrik otoritas, sehingga memastikan pembangkit listrik yang stabil.

Kasus 2: Retrofit Distribusi Tenaga Listrik untuk Kompleks Komersial Besar di Asia Tenggara

Proyek ini melibatkan perkuatan lemari distribusi listrik yang sudah tua di dalam kompleks komersial seluas 180.000 m², memanfaatkan 36 unit panel LV outdoor dan MV VCB 11kV. Memanfaatkan desain modular sistem, instalasi dan commissioning selesai hanya dalam waktu 12 hari, sehingga menghilangkan kebutuhan akan pemadaman listrik yang berkepanjangan di seluruh fasilitas. Selain itu, sistem ini diintegrasikan ke dalam jaringan distribusi listrik cerdas milik properti, sehingga memungkinkan dilakukan secara jarak jauh pemantauan konsumsi listrik di seluruh gedung dan secara signifikan mengurangi inspeksi manual biaya.

Skenario yang Berlaku

1. Proyek Jaringan Listrik: Pembangunan gardu induk dan stasiun distribusi baru, serta modernisasi jaringan listrik yang menua;

2. Proyek Industri: Distribusi tenaga listrik untuk bengkel-bengkel metalurgi, pertambangan, kimia, dan industri lainnya sektor;

3. Infrastruktur Publik: Bandara, sistem angkutan kereta api, rumah sakit, institusi pendidikan, dan skala besar pengembangan real estat komersial;

4. Energi Baru: Sistem distribusi tenaga tambahan untuk pembangkit listrik fotovoltaik, ladang angin, dan penyimpanan energi proyek.

Layanan Purna Jual

1. Cakupan Garansi: Selama masa garansi, komponen yang rusak diganti secara gratis, dan di tempat layanan inspeksi dan perbaikan disediakan;

2. Dukungan Teknis: Bimbingan teknis gratis, bantuan instalasi dan commissioning, dan operasional langsung pelatihan untuk personel pemeliharaan;

3. Dukungan Teknis 24/7: Layanan penghubung teknis 24 jam dengan respons cepat terhadap pertanyaan terkait kesalahan dan masalah;

4. Pemeliharaan Seumur Hidup: Layanan pemeliharaan komprehensif untuk seluruh masa pakai produk; setelah garansi habis masa berlakunya, hanya dikenakan biaya penggantian suku cadang dan biaya servis dasar.

Pertanyaan Umum

Q1: Untuk proyek non-standar, dapatkah Huajidian menyesuaikan Panel LV Luar Ruangan dan MV VCB 11kV dengan non-standar dimensi atau parameter teknis tertentu?

A1: Ya. Selain rangkaian produk standar kami, kami mendukung penyesuaian dimensi kabinet, arus pengenal, dan logika kontrol sekunder. Tim teknis kami dapat melakukan survei di tempat terhadap lingkungan operasi untuk dikembangkan solusi desain yang disesuaikan.

Q2: Spesifikasi standar produk berlaku untuk ketinggian ≤1000 meter; dapatkah unit-unit ini diadaptasi untuk digunakan di lingkungan dataran tinggi atau dataran tinggi?

A2: Model standar kami cocok untuk ketinggian hingga 1000 meter. Untuk proyek dataran tinggi, kami menawarkan yang disesuaikan peningkatan pada sistem insulasi dan pembuangan panas, serta pemilihan komponen yang dioptimalkan, untuk memastikan keandalan operasi dalam kondisi dataran tinggi.

Q3: Apakah perlu untuk mematikan energi seluruh kabinet saat melakukan pemeliharaan atau mengganti yang dapat ditarik pemutus arus?

A3: Tidak. Pemutus sirkuit dapat ditarik satu per satu untuk pemeliharaan sementara busbar tetap diberi energi, sehingga memungkinkan sirkuit yang tersisa untuk terus memasok daya secara normal. Hal ini meminimalkan kerugian pemadaman listrik bagi pengguna.
