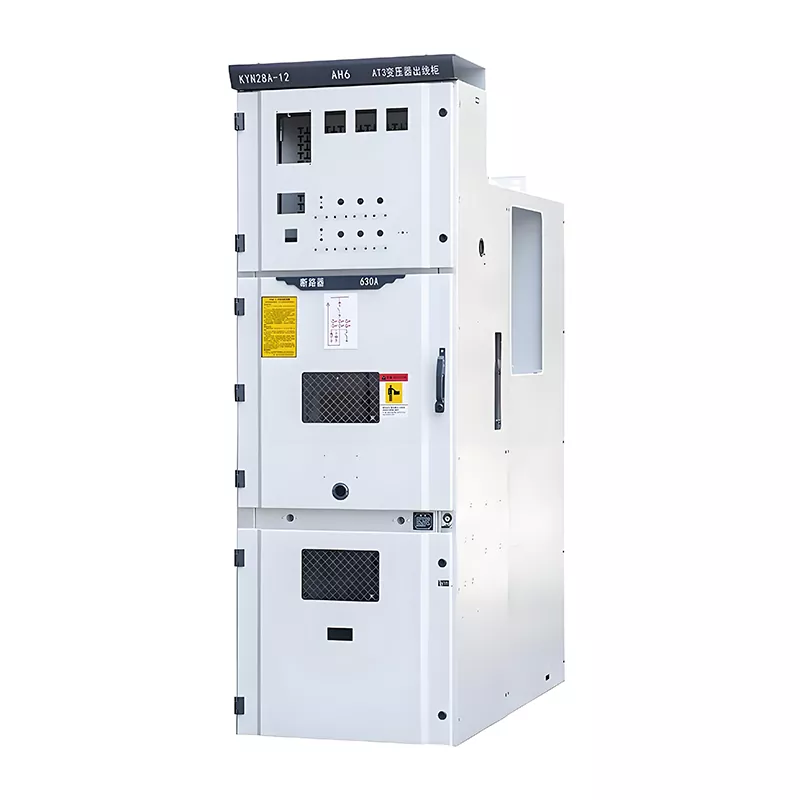

Switchgear Tegangan Menengah 24kV lv dan mv

Switchgear Tegangan Menengah 24kV Huajidian lv dan mv berfungsi sebagai komponen inti distribusi tegangan menengah infrastruktur dalam sistem tenaga industri dan utilitas. Diproduksi di China, peralatannya mendapat manfaat dari kematangannya proses produksi dan sistem kontrol kualitas yang ketat yang memastikan kinerja optimal. Memanfaatkan sebuah desain berinsulasi udara, unit ini menghindari risiko lingkungan dan beban pemeliharaan tinggi yang sering dikaitkan dengannya sistem terisolasi gas tradisional. Ketika dipasangkan dengan pemutus sirkuit vakum berkinerja tinggi, ini memungkinkan komprehensif manajemen dan pengendalian keselamatan di seluruh alur kerja distribusi tenaga listrik. Produk ini mendukung dua sistem konfigurasi—busbar tunggal dan busbar tunggal berpenampang—menawarkan fleksibilitas untuk beradaptasi dengan catu daya arsitektur proyek distribusi dalam skala apa pun, dari kecil hingga besar. Sepenuhnya sesuai dengan domestik dan standar internasional—termasuk IEC 62271-200, GB 3906, DL 404, dan DIN VDE 0670—peralatan memastikan stabilitas dan operasi yang patuh di beragam pasar global.

Sebagai produsen khusus peralatan distribusi tegangan tinggi dan rendah, Huajidian sangat menekankan hal tersebut meningkatkan kepraktisan dan keamanan produknya. Switchgear 24kV ini mengatasi kekurangan umum peralatan tradisional—seperti struktur yang kaku, tapak yang besar, perawatan yang sulit, dan skalabilitas yang terbatas—oleh memanfaatkan desain modular terintegrasi. Pendekatan ini sepenuhnya memenuhi persyaratan pasokan listrik berstandar tinggi pengembangan industri modern dan proyek modernisasi jaringan listrik perkotaan.

Keunggulan Produk Utama

1. Perlindungan Keamanan Berlapis: Risiko Operasional Nol

Peralatan ini dilengkapi dengan sistem interlocking mekanis "Lima Pencegahan" yang matang dan sangat andal. Ini sistem secara efektif menghilangkan risiko kesalahan operasional—seperti peralihan pemutus sirkuit yang tidak disengaja (pembukaan atau penutupan), pengardean saat hidup, atau penutupan pemutus sirkuit saat sakelar pembumian diaktifkan—dengan menerapkan interlock mekanis wajib pada setiap tahap operasional kritis. Penutup kabinet mempertahankan standar peringkat perlindungan IP4X dalam kondisi pengoperasian normal; dengan pintu kompartemen pemutus sirkuit terbuka, peringkat perlindungan tetap di IP2X. Ini secara efektif mencegah masuknya debu dan kotoran sambil menjaga personel terhadap kontak yang tidak disengaja, sehingga secara signifikan meningkatkan keselamatan operasional di lokasi dan memastikan stabilitas operasional peralatan dalam jangka panjang.

2. Opsi Struktur Ganda: Dapat Disesuaikan dengan Beragam Skenario

Untuk mengatasi kondisi kompleks yang sering ditemui di lokasi konstruksi, Huajidian menawarkan dua tipe laci berbeda opsi struktural: dipasang di tengah dan dipasang di lantai. Struktur yang dipasang di tengah memiliki desain yang ringkas ini ideal untuk ruang distribusi daya dalam ruangan dengan ruang yang tersedia terbatas. Sebaliknya, struktur yang dipasang di lantai menawarkan kapasitas dan stabilitas menahan beban yang unggul, menjadikannya cocok untuk lingkungan industri yang berkarakter oleh beban tinggi dan getaran yang signifikan. Fleksibilitas struktural ini memungkinkan konfigurasi khusus yang disesuaikan kebutuhan spesifik berbagai industri dan lokasi proyek, memastikan fungsionalitas multiguna dan universal kemampuan beradaptasi pada spektrum aplikasi yang luas.

3. Desain Modular: Memfasilitasi O&M yang Nyaman dan Ekspansi di Masa Depan

Switchgear Tegangan Menengah lv dan mv 24kV menggunakan arsitektur modular terintegrasi yang masing-masing berfungsi modul beroperasi secara independen dan mematuhi spesifikasi standar. Struktur keseluruhannya kompak, sehingga menghasilkan dalam jejak fisik minimal. Tata letak standar ini menyederhanakan inspeksi rutin, diagnostik kesalahan, dan upaya perluasan kapasitas di masa depan. Pengguna dapat dengan cepat mengganti modul yang rusak dan meningkatkan kapasitas distribusi permintaan, sehingga secara efektif mengurangi biaya pengoperasian dan pemeliharaan sekaligus memperpanjang umur layanan secara keseluruhan peralatan.

4. Kemampuan Beradaptasi Lingkungan dan Stabilitas Operasional yang Kuat

Produk ini menunjukkan ketahanan luar biasa terhadap kondisi lingkungan. Ini dirancang untuk operasi standar dalam kisaran suhu -5°C hingga +40°C, dengan suhu rata-rata 24 jam tidak melebihi 35°C. Selain itu, a versi suhu rendah yang disesuaikan—mampu beroperasi hingga -25°C—tersedia untuk memenuhi persyaratan spesifik proyek yang berlokasi di daerah dingin yang parah. Peralatan ini cocok untuk mengoperasikan ketinggian hingga 1000 meter; untuk skenario ketinggian tinggi, solusi penurunan kapasitas khusus dapat disediakan. Ini mempertahankan operasi yang stabil di lingkungan dengan kelembapan tinggi (dengan kelembapan relatif rata-rata 24 jam tidak melebihi 95%) dan terdapat gempa bumi peringkat ketahanan Kelas 8. Peralatan ini dirancang untuk digunakan di lingkungan standar yang bebas dari gas korosif, kabut garam, dan bahaya ledakan, sehingga mencakup sebagian besar distribusi listrik industri dan kota aplikasi.

Parameter Teknis Utama (Daftar Parsial)

Persyaratan Penyimpanan

Untuk memastikan bahwa peralatan mempertahankan integritas kinerja pabrik aslinya, unit switchgear 24kV Huajidian harus melakukannya disimpan dalam kemasan aslinya. Lingkungan penyimpanan harus kering, terlindung dari cahaya langsung, dan terlindung dari hujan. Kisaran suhu penyimpanan yang diizinkan adalah -25°C hingga +55°C. Penyimpanan di lingkungan ditandai dengan kelembaban tinggi, gas korosif, kabut garam, atau bahan mudah terbakar/meledak sangat dilarang; kondisi seperti itu dapat menyebabkan korosi pada kabinet, penuaan komponen, atau penurunan kinerja isolasi. Kepatuhan Pedoman penyimpanan ini memastikan peralatan tetap dalam kondisi optimal dan siap digunakan secara normal commissioning segera setelah instalasi.

Studi Kasus Aplikasi Dunia Nyata

Kawasan Industri Manufaktur Cerdas Asia Tenggara: Proyek Distribusi Listrik 24kV

Pada tahun 2025, Huajidian memasok Switchgear Tegangan Menengah lv dan mv dalam jumlah besar ke pabrik yang baru dibangun. kawasan industri manufaktur cerdas di Asia Tenggara. Proyek ini mencakup beberapa produksi beban tinggi bengkel dan sistem distribusi tenaga listrik kantor terkait. Oleh karena itu, penerapannya sangat ketat persyaratan keselamatan, stabilitas, dan skalabilitas peralatan, serta memerlukan adaptasi terhadap kondisi lokal iklim tropis—ditandai dengan suhu tinggi dan kelembapan tinggi.

Berdasarkan kondisi operasi spesifik proyek, Huajidian mengembangkan solusi khusus untuk peralatan tersebut untuk memastikan kinerja optimal di lingkungan dengan kelembapan tinggi dan dalam kondisi suhu yang bervariasi. Selanjutnya, a desain struktur yang dipasang di tengah dipilih untuk memastikan kompatibilitas dengan distribusi listrik taman yang kompak kamar. Peralatan ini mematuhi standar IEC internasional dan peraturan jaringan listrik lokal; memanfaatkan a Konfigurasi sectional busbar tunggal, memungkinkan pasokan listrik tersegmentasi di seluruh taman dan memfasilitasi secara efektif isolasi kesalahan. Sejak dioperasikan lebih dari setahun yang lalu, peralatan tersebut tidak mencatat kesalahan operasional dan nol kesalahan besar. Desain modularnya sangat memudahkan perluasan kapasitas dan daya taman selanjutnya peningkatan sistem distribusi, yang secara efektif mengurangi biaya pengoperasian dan pemeliharaan proyek. Berkat kestabilannya kinerja dan layanan yang disesuaikan, peralatan tersebut telah mendapatkan pengakuan tinggi dari klien luar negeri, yang mengarah ke pembentukan kemitraan kerjasama jangka panjang.

Pertanyaan Umum

Q1: Skenario apa yang cocok untuk switchgear 24kV Huajidian?

Peralatan ini dirancang untuk skenario distribusi daya tegangan menengah mulai dari 13,8kV hingga 24kV, pada frekuensi dari 50Hz atau 60Hz. Ini banyak diterapkan di pabrik industri, jaringan distribusi listrik kota, gardu induk, taman komersial, dan bidang serupa. Ini memenuhi beragam persyaratan—termasuk penerimaan daya, distribusi, pemantauan cerdas, dan perlindungan keselamatan—dari berbagai sistem tenaga beban menengah hingga tinggi. Selain itu, ini mendukung adaptasi khusus untuk kondisi pengoperasian khusus, seperti ketinggian tinggi, suhu rendah, dan kelembapan tinggi.

Q2: Fitur perlindungan keselamatan apa yang disertakan pada peralatan ini?

Peralatan ini memiliki jaminan keamanan berlapis: dilengkapi dengan "Lima Pencegahan" profesional sistem interlocking mekanis untuk menghilangkan kesalahan operasional manusia; penutup kabinet memiliki tingkat yang tinggi perlindungan untuk mencegah gangguan lingkungan eksternal dan kontak manusia yang tidak disengaja; itu memiliki Level 8 kemampuan ketahanan terhadap gempa, sehingga cocok untuk lingkungan geologi yang kompleks; dan itu menggunakan vakum pemutus sirkuit untuk memastikan pemadaman busur yang aman, sehingga menjamin stabilitas dan keamanan peralihan peralatan dan proses perlindungan kesalahan.

Q3: Apakah Switchgear Tegangan Menengah lv dan mv 24kV mendukung penyesuaian dan perluasan di masa mendatang?

Ya, benar. Peralatan ini menggunakan desain modular yang matang, menawarkan kompatibilitas dan skalabilitas yang luar biasa. Tergantung pada ruang pemasangan di lokasi dan persyaratan beban, dua konfigurasi struktural—dipasang di tengah dan berdiri di lantai—dapat disesuaikan. Arsitektur fungsional modular mendukung perluasan daya yang fleksibel modul distribusi, sehingga mengakomodasi tuntutan beban tambahan suatu proyek. Selanjutnya terspesialisasi solusi—seperti adaptasi suhu rendah dan penurunan suhu di ketinggian—dapat disesuaikan untuk memenuhi keunikannya persyaratan proyek yang berlokasi di berbagai wilayah.
