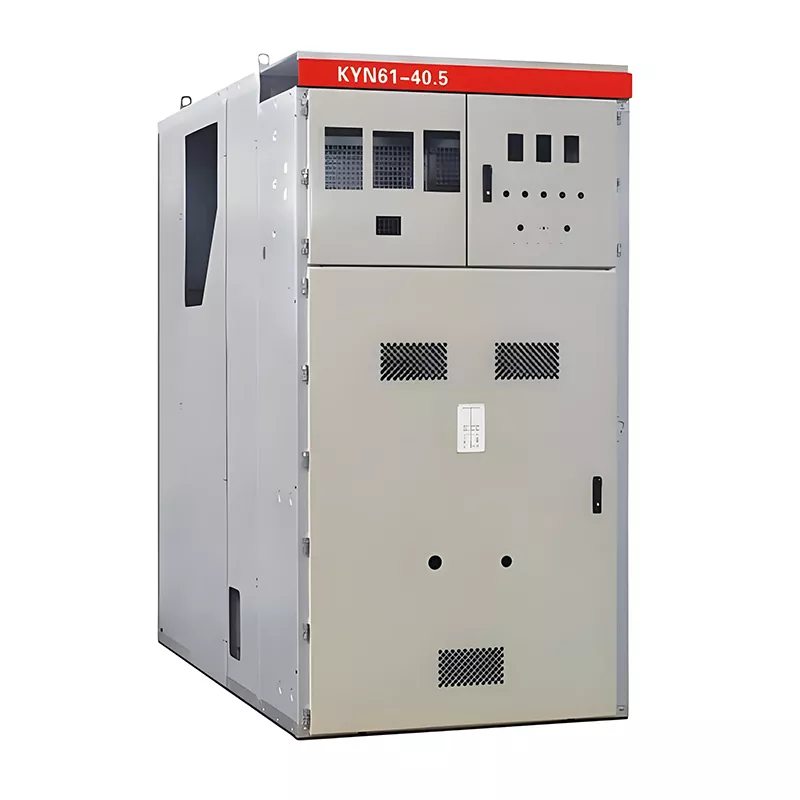

Panel Switchgear VCB Dalam Ruangan KYN61-40.5 33kV

Huajidian adalah produsen peralatan listrik khusus yang didedikasikan untuk R&D, manufaktur, dan penyesuaian desain solusi set lengkap switchgear tegangan tinggi dan rendah. Seluruh Switchgear VCB Dalam Ruangan KYN61-40.5 33kV Seri panel menjalani proses produksi yang komprehensif dan terintegrasi secara vertikal—mulai dari desain dan lembaran independen fabrikasi logam hingga perakitan bertegangan tinggi—semuanya dilakukan di fasilitas manufaktur standar kami. Sebagai produk dari produsen peralatan listrik profesional, switchgear ini telah berhasil diterapkan dan ditugaskan banyak proyek teknik di Tiongkok—termasuk jaringan listrik, fasilitas industri dan pertambangan, serta data pusat—yang stabilitas operasionalnya telah divalidasi melalui penerapan di dunia nyata. Selanjutnya kami menawarkan konfigurasi dan ukuran layanan yang disesuaikan untuk klien di seluruh dunia.

Switchgear Tertutup Logam Lapis Baja KYN61-40.5 (33kV Indoor VCB) yang Dapat Ditarik dapat dipasangkan dengan KYN28A-12 kabinet tambahan (khususnya model kabinet AH6 atau AT3 yang dirancang untuk rangkaian keluar transformator). Berfungsi sebagai komponen inti dalam sistem distribusi tegangan menengah AC 12kV/33kV, 50Hz, komponen ini terutama menerima daya dari sisi transformator dan dengan aman mendistribusikan listrik yang diturunkan ke beban hilir. Fungsinya antara lain pemantauan parameter kelistrikan secara real-time, perlindungan terhadap kelebihan beban dan korsleting, dan korsleting kontrol peralihan pemutus. Menampilkan struktur tertutup yang sepenuhnya dilapisi logam dan berinsulasi udara, produk ini menawarkan margin keselamatan dan keandalan operasional yang luar biasa, menjadikannya peralatan penting yang sangat diperlukan gardu induk modern dan sistem distribusi tenaga industri.

Tabel Parameter Dasar Produk

Spesifikasi Teknis Inti

1. Tegangan Terukur: 12kV (Kompatibel dengan jaringan listrik standar 10kV; insulasi peralatan dirancang untuk 40,5kV, memenuhi persyaratan untuk kondisi operasi 33kV).

2. Arus Terukur: 630A (Berlaku untuk busbar utama dan pemutus arus yang menyertainya).

3. Frekuensi Terukur: 50Hz.

4. Peringkat Tegangan Penahan: Frekuensi daya tegangan penahan 1 menit: 42kV (ke ground / fase-ke-fase); Petir tegangan penahan impuls: 75kV (ke ground / fase-ke-fase).

5. Kapasitas Pemutusan Arus Pendek: Pemutus arus dapat dipilih sesuai dengan kebutuhan spesifik, dengan a rentang kapasitas pemutusan 20kA hingga 31,5kA.

6. Kelas Perlindungan (Peringkat IP): Seluruh kabinet: IP4X; Kompartemen pemutus arus (dengan pintu terbuka): IP2X.

7. Standar yang Berlaku: GB 3906, IEC 62271-200, dan spesifikasi lainnya untuk switchgear tegangan menengah dan tinggi.

Desain Struktur Kabinet

1. Kompartemen Instrumen & Relai Atas: Menampung meteran listrik multi-fungsi bawaan, perangkat tampilan saluran langsung, dan lampu indikator pengoperasian, memungkinkan pemantauan online secara real-time terhadap parameter kelistrikan seperti voltase dan saat ini.

2. Kompartemen Pemutus Sirkuit Tengah (Area Pengoperasian Inti): Dilengkapi dengan pemutus sirkuit vakum 630A yang dapat ditarik, pegangan pengoperasian interlock mekanis, dan indikator status. Unit yang dapat ditarik dapat diekstraksi sepenuhnya, memungkinkan pemeliharaan akses depan tanpa perlu mematikan seluruh kabinet, sehingga mengurangi secara signifikan waktu pemeliharaan pemadaman listrik.

3. Kompartemen Kabel Bawah: Memiliki ruang internal yang cukup untuk memfasilitasi perutean dan pengkabelan kabel keluar, seperti serta pemeriksaan dan pemeliharaan selanjutnya.

Keunggulan Produk

Panel Switchgear VCB Dalam Ruangan KYN61-40.5 33kV dilengkapi dengan interlocking mekanis "Lima Pencegahan" yang lengkap sistem. Sistem ini secara efektif menghilangkan potensi bahaya yang terkait dengan kesalahan operasional—seperti kecelakaan membuka atau menutup pemutus arus, menutup sakelar grounding saat rangkaian hidup, atau membuka pintu lemari saat sirkuit hidup—sehingga mencegah kecelakaan keselamatan yang disebabkan oleh manusia. Produk telah berhasil lulus standar penerimaan sambungan jaringan untuk industri tenaga listrik dalam negeri.

Skenario Aplikasi Produk

1. Ruang distribusi 10kV di dalam gardu induk perkotaan domestik dan proyek renovasi kota;

2. Stasiun distribusi listrik utama di dalam kompleks pabrik operasi penambangan skala besar dan berat industri metalurgi;

3. Lokasi yang memerlukan pasokan listrik dengan keandalan tinggi dan tidak terputus—seperti gedung komersial bertingkat tinggi, Kelas-A rumah sakit tersier, dan pusat data IDC.

Studi Kasus Rekayasa Dunia Nyata

Pada tahun 2024, sebagai pemasok proyek resmi, Huajidian melakukan renovasi gardu penambangan 33kV di Cina Utara. Proyek ini melibatkan pengadaan 18 unit Panel Switchgear VCB Indoor KYN61-40.5 33kV, digunakan untuk meningkatkan sirkuit distribusi daya untuk dua transformator AT3 di dalam kompleks pertambangan.

1. Latar Belakang Proyek

Switchgear 35kV tipe tetap yang sudah tua mengalami degradasi isolasi dan menimbulkan risiko busur listrik yang signifikan kesalahan. Akibatnya, pemilik memilih switchgear lapis baja Huajidian yang dapat ditarik untuk menggantikan peralatan yang sudah usang dan untuk meningkatkan standar keselamatan sistem distribusi listrik di wilayah pertambangan.

2. Hasil Implementasi

Peralatan telah beroperasi terus menerus dengan beban penuh selama 12 bulan tanpa kegagalan yang tidak terduga. Yang dapat ditarik Struktur troli mengurangi durasi tugas pemeliharaan rutin dari yang semula 8 jam menjadi hanya 2,5 jam. Selain itu, sistem interlocking "Lima Pencegahan" berhasil mencegah tiga potensi risiko kesalahan operasional selama inspeksi peralatan tahunan. Setelah keberhasilan pelaksanaan Tahap I, klien melakukan tindak lanjut memesan peralatan distribusi tenaga listrik untuk perluasan pembangkit listrik Tahap II, sehingga memberikan validasi nyata kinerja produk dalam kondisi pengoperasian beban berat.

Pertanyaan Umum

Q1: Untuk proyek industri khusus, dapatkah Huajidian menyesuaikan parameter pemutusan arus pendek KYN61-40.5 saklar?

A1: Ya. Berdasarkan parameter hubung singkat spesifik dari jaringan listrik lokasi proyek, kita dapat memasang vakum pemutus sirkuit dengan berbagai spesifikasi untuk menyesuaikan kapasitas pemutusan dalam kisaran 20kA hingga 31,5kA. Semua parameter yang disesuaikan secara ketat mematuhi Standar Nasional Tiongkok dan standar IEC, dan lengkap unit switchgear menjalani pengujian ketat sebelum pengiriman ke pabrik.

Q2: Apa perbedaan inti antara model switchgear KYN61-40.5 (33kV) dan model switchgear KYN28A-12 (10kV) standar?

A2: KYN61-40.5 dirancang untuk memenuhi standar insulasi 33kV/40.5kV; ini menampilkan partisi internal yang menebal dan struktur tahan busur yang diperkuat, sehingga cocok untuk saluran masuk dan keluar transformator Gardu induk kelas 33kV. KYN28A-12 dirancang untuk jalur distribusi listrik standar 10kV. Kedua model kabinet bisa diintegrasikan dan dipasang berdampingan dalam gardu induk yang sama—seperti solusi terintegrasi AH6—untuk membentuk a perakitan switchgear lengkap.

Q3: Apakah Huajidian memberikan panduan pemasangan dan dukungan teknis purna jual setelah pengiriman Panel Switchgear VCB Dalam Ruangan KYN61-40.5 33kV?

A3: Kami memberikan tinjauan gratis terhadap parameter teknis proyek sebelum produksi. Untuk pesanan standar, kami menawarkan panduan teknis jarak jauh untuk pemasangan. Untuk proyek teknik skala besar, kami dapat mengatur insinyur untuk mengunjungi lokasi proyek untuk commissioning di lokasi, tergantung pada negosiasi berdasarkan lokasi proyek.

Pedoman Mitra Pengadaan

Pembeli global dipersilakan untuk menjadwalkan kunjungan ke pabrik kami. Anda dapat berkonsultasi dengan tim penjualan Huajidian mengenai persyaratan penyesuaian yang dipersonalisasi—seperti dimensi kabinet dan konfigurasi komponen—untuk membuat a solusi switchgear keluar trafo pesanan yang sepenuhnya sesuai dengan standar jaringan listrik lokal Anda.
