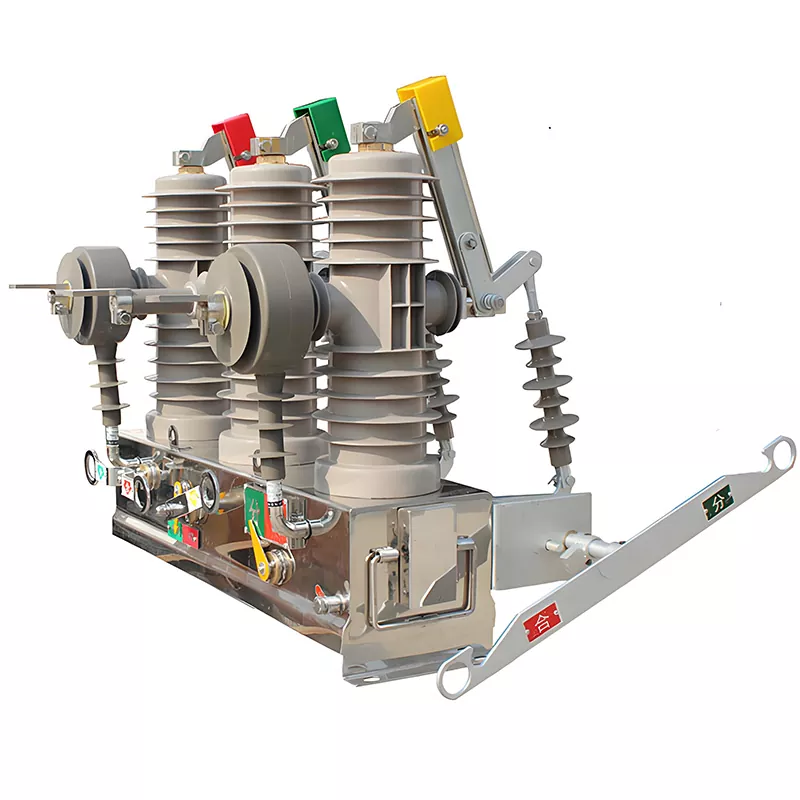

Pemutus Sirkuit Vakum yang Dipasang di Tiang 11kV

Pemutus Sirkuit Vakum yang Dipasang di Tiang 11kV HUAJIDIAN mewakili sebuah evolusi yang dirancang untuk mengatasi kelemahan sakelar luar ruangan tradisional—yaitu tingkat kegagalan yang tinggi, perawatan yang rumit, dan fungsionalitas yang terbatas. Dengan tegangan pengenal 12kV, ini kompatibel dengan jaringan distribusi luar ruangan AC 50Hz tiga fase. Beralih dari mekanisme pegas tradisional, ia mengadopsi mekanisme pengoperasian magnet permanen canggih yang menampilkan struktur ramping dan lebih sedikit komponen yang rentan aus; dikombinasikan dengan penyela vakum, ini memastikan kinerja yang stabil dan andal. Produk ini mengintegrasikan sistem pengukuran, kontrol, dan perlindungan cerdas yang mendukung berbagai metode komunikasi (seperti GPRS dan serat optik), memungkinkan identifikasi kesalahan otomatis, kendali jarak jauh, pemantauan data waktu nyata, dan isolasi kesalahan yang tepat, sehingga memenuhi persyaratan untuk operasi tanpa awak dalam otomatisasi jaringan distribusi (FA).

Keunggulan Produk Inti

1. Struktur yang Andal, Biaya Perawatan Sangat Rendah

Dengan memanfaatkan mekanisme pengoperasian magnet permanen, desain ini sepenuhnya menghilangkan struktur transmisi rumit yang ditemukan pada mekanisme pegas tradisional. Dengan komponen yang lebih sedikit dan tidak ada suku cadang elastis yang mudah aus, produk ini secara mendasar menyelesaikan masalah terkait kelelahan mekanis dan tingkat kegagalan tinggi yang biasa terjadi pada peralatan tradisional.

2. Umur Panjang yang Luar Biasa, Cocok untuk Pengoperasian yang Sering

Pemutus Sirkuit Vakum yang Dipasang di Tiang 11kV menawarkan masa pakai mekanis hingga 30.000 pengoperasian. Ini tahan terhadap siklus pembukaan dan penutupan yang sering terjadi dalam jangka panjang, sehingga sangat cocok untuk aplikasi jaringan distribusi cerdas yang melibatkan penutupan kembali otomatis dan peralihan frekuensi tinggi. Hal ini mencegah kerusakan peralatan yang disebabkan oleh pengoperasian yang sering dan memastikan kinerja sistem otomasi jaringan listrik yang berkelanjutan dan stabil.

3. Penanganan Kesalahan yang Kuat, Pengoperasian yang Aman dan Stabil

Dengan arus pemutusan arus pendek pengenal sebesar 25kA, unit ini dapat melakukan 30 operasi pemutusan arus pendek berturut-turut dengan andal. Dilengkapi dengan unit proteksi berbasis mikroprosesor internal, ia menawarkan rangkaian fungsi proteksi yang komprehensif—termasuk proteksi arus lebih terarah tiga tahap dengan pemblokiran tegangan, proteksi urutan nol, dan penutupan kembali otomatis. Ini dengan cepat mengidentifikasi dan mengisolasi kesalahan jaringan, mencegah penyebaran kesalahan, dan memperkuat keselamatan operasi jaringan.

4. Integrasi Cerdas & Manajemen Jarak Jauh

Ini mengintegrasikan fungsi pengukuran, kontrol, perlindungan, dan komunikasi ke dalam satu unit, mendukung peralihan jarak jauh (pembukaan/penutupan), pemantauan data daya waktu nyata, alarm kesalahan, dan pengunggahan data. Kompatibel dengan mode komunikasi arus utama seperti GPRS dan serat optik, perangkat ini secara mulus berinteraksi dengan platform manajemen jaringan cerdas untuk memungkinkan O&M (operasi dan pemeliharaan) jaringan distribusi secara digital, tervisualisasi, dan cerdas.

5. Kemampuan beradaptasi terhadap Lingkungan Luar Ruangan yang Ekstrim

Dirancang khusus untuk kondisi luar ruangan yang keras, ia memiliki tingkat perlindungan tinggi dan beroperasi secara stabil dalam kisaran suhu ekstrem -40°C hingga +70°C. Sangat cocok untuk ketinggian hingga 2.000 meter dan area dengan polusi berat Kelas V. Dengan ketahanan yang sangat baik terhadap suhu tinggi dan rendah, korosi, dan debu, ia beradaptasi dengan beragam lingkungan luar ruangan yang kompleks, termasuk wilayah pesisir, kawasan industri, dan wilayah dataran tinggi.

Skenario Aplikasi

1. Integrasi Gardu Induk: Berfungsi sebagai saklar pengumpan keluar pada sisi 10kV trafo utama gardu induk, memastikan peralihan yang aman dan perlindungan kesalahan pada sirkuit pengumpan.

2. Retrofit & Peningkatan Jalur: Dipasang pada tiang/menara jalur distribusi sebagai saklar pemisah atau pengikat untuk memungkinkan catu daya tersegmentasi dan isolasi gangguan.

3. Skenario Distribusi Umum: Cocok untuk kontrol distribusi listrik di jaringan pintar perkotaan, peningkatan jaringan pedesaan, perusahaan industri dan pertambangan, komunitas perumahan, dan taman komersial.

4. Skenario Catu Daya dengan Keandalan Tinggi: Sangat cocok untuk area yang membutuhkan keandalan pasokan tinggi dan peningkatan otomasi jaringan distribusi; sistem ini dengan cepat mengisolasi bagian-bagian yang rusak dan memulihkan listrik ke area yang tidak terkena dampak, sehingga secara signifikan meningkatkan kualitas layanan.

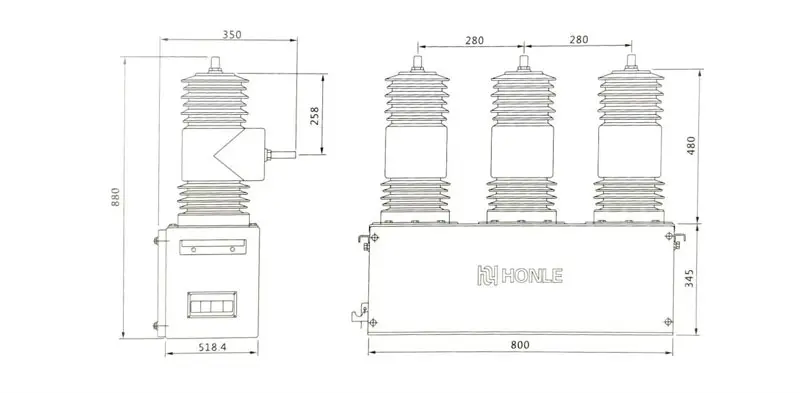

Parameter Teknis

Kasus Aplikasi Dunia Nyata

Kasus: Proyek Peningkatan Otomatisasi Jaringan Pedesaan di Anhui

Pada tahun 2025, Kabupaten Guzhen, Kota Bengbu, Provinsi Anhui, meluncurkan proyek peningkatan otomatisasi jaringan pedesaan, menerapkan pemutus sirkuit vakum yang dipasang di tiang 11kV HUAJIDIAN dalam jumlah besar. Jaringan pedesaan lokal yang asli mengandalkan switchgear tradisional yang ditandai dengan otomatisasi rendah dan seringnya kesalahan; Gangguan saluran listrik mengakibatkan pemadaman listrik yang meluas, sehingga gagal memenuhi kebutuhan listrik yang dapat diandalkan bagi penduduk pedesaan dan perusahaan-perusahaan di kota-kota.

Proyek ini menggunakan metode bypass jalur langsung untuk memasang pemutus sirkuit cerdas ini di bagian-bagian utama jalur distribusi, sehingga memastikan tidak ada gangguan pada pasokan listrik untuk pengguna lokal. Memanfaatkan kinerja stabil dari mekanisme magnet permanen dan sistem identifikasi kesalahan yang cerdas, perangkat ini mencapai deteksi kesalahan tingkat milidetik, secara otomatis mengisolasi segmen saluran yang rusak, dan dengan cepat memulihkan daya ke area yang tidak terpengaruh.

Setelah penerapan perangkat ini, tingkat pemadaman listrik yang disebabkan oleh gangguan pada jaringan listrik pedesaan setempat menurun secara signifikan, dan keandalan pasokan listrik regional meningkat menjadi 99,98%. Ketahanan produk yang sangat baik terhadap suhu rendah dan polusi berat menjadikannya sangat cocok untuk lingkungan luar ruangan pedesaan yang kompleks; jaringan ini beroperasi bebas perawatan dalam jangka panjang, secara efektif mengurangi beban pengoperasian dan pemeliharaan jaringan listrik, dan berhasil mencapai tujuan meningkatkan jaringan pintar pedesaan.

Pertanyaan Umum

Q1: Apa keunggulan utama mekanisme magnet permanen dibandingkan mekanisme pegas tradisional?

Mekanisme magnet permanen HUAJIDIAN menghilangkan struktur transmisi kompleks yang ditemukan pada mekanisme pegas tradisional. Dengan desain internal yang ramping dan tidak ada komponen elastis yang rentan, produk ini secara mendasar mengatasi masalah seperti kelelahan material, kemacetan, dan tingkat kegagalan tinggi yang terkait dengan mekanisme pegas. Perangkat ini menawarkan stabilitas operasional yang unggul dan masa pakai mekanis hingga 30.000 pengoperasian, mendukung peralihan yang sering dan penutupan otomatis dalam jaringan distribusi. Hal ini juga memungkinkan pengoperasian bebas perawatan, sehingga secara signifikan menurunkan biaya O&M jangka panjang bagi pengguna.

Q2: Dapatkah pemutus sirkuit ini tahan terhadap kondisi luar ruangan yang keras?

Ya. Produk ini dioptimalkan untuk lingkungan luar ruangan yang ekstrem, mampu beroperasi secara stabil pada kisaran suhu -40°C hingga +70°C dan cocok untuk ketinggian hingga 2.000 meter dan area dengan polusi berat Kelas V. Dengan tingkat perlindungan masuknya yang tinggi dan ketahanan yang sangat baik terhadap debu, korosi, dan suhu ekstrem, perangkat ini dapat beroperasi dengan andal di lingkungan yang keras—seperti wilayah pantai yang lembap, zona industri, dan wilayah pegunungan—sepenuhnya memenuhi persyaratan untuk layanan luar ruangan jangka panjang.

Q3: Fungsi cerdas dan metode komunikasi apa yang didukung oleh pemutus sirkuit vakum yang dipasang di tiang 11kV?

Produk ini mengintegrasikan rangkaian fungsi proteksi yang komprehensif, termasuk proteksi arus lebih yang diblokir tegangan tiga tahap, proteksi urutan nol, dan penutupan kembali otomatis. Ini juga mendukung kendali jarak jauh, pemantauan data daya waktu nyata, dan peringatan kesalahan otomatis. Dalam hal komunikasi, ia mendukung mode arus utama—GPRS nirkabel dan kabel serat optik—dan berintegrasi secara mulus dengan platform otomasi jaringan distribusi. Hal ini memungkinkan pengendalian perangkat cerdas jarak jauh, pengoperasian dan pemeliharaan tanpa pengawasan, dan manajemen jaringan digital, yang berfungsi sebagai komponen inti dalam infrastruktur jaringan pintar.
