Pemutus Sirkuit Vakum yang Dipasang di Tiang 33kV

Pemutus sirkuit vakum yang dipasang di tiang 33kV HUAJIDIAN adalah switchgear tegangan menengah berkinerja tinggi yang dirancang untuk sistem distribusi luar ruangan 10kV–33kV. Hal ini terutama digunakan untuk perlindungan dan pengendalian pengumpan keluar gardu induk, jalur masuk tegangan tinggi untuk perusahaan industri dan pertambangan, dan jalur cabang di daerah perumahan.

Produk ini secara inovatif mengintegrasikan interupsi vakum dengan pengontrol cerdas dan dilengkapi logika perlindungan jaringan komprehensif bawaan. Hal ini dapat mengisolasi cabang-cabang yang rusak secara mandiri tanpa mengganggu pasokan listrik ke jalur utama, sehingga secara efektif meminimalkan cakupan pemadaman listrik dan meningkatkan stabilitas operasional jaringan distribusi. Ini berfungsi sebagai bagian inti dari infrastruktur untuk jaringan distribusi cerdas modern.

Parameter Produk Inti

HUAJIDIAN secara ketat mematuhi standar manufaktur industri, dan parameter peralatan sepenuhnya kompatibel dengan persyaratan operasional sistem distribusi AC tiga fase luar ruangan. Parameter utamanya adalah sebagai berikut:

1. Tegangan Terukur: 12kV (cocok untuk jalur distribusi perkotaan/pedesaan 10kV; kompatibel dengan kondisi pengoperasian yang dipasang di tiang 33kV)

2. Nilai Saat Ini: 630A, 1000A, 1250A (beberapa spesifikasi untuk memenuhi berbagai tuntutan beban)

3. Nilai Arus Pemutusan Hubungan Pendek: 20kA, 25kA (mampu mengganggu gangguan jaringan listrik yang parah)

4. Sistem yang Berlaku: Sistem distribusi luar ruangan AC tiga fase 50Hz

5. Mode Operasi: Kontrol manual/listrik ganda; mendukung operasi jarak jauh yang cerdas

Fitur Struktural dan Kinerja Utama

1. Desain Struktur Terintegrasi dan Optimal

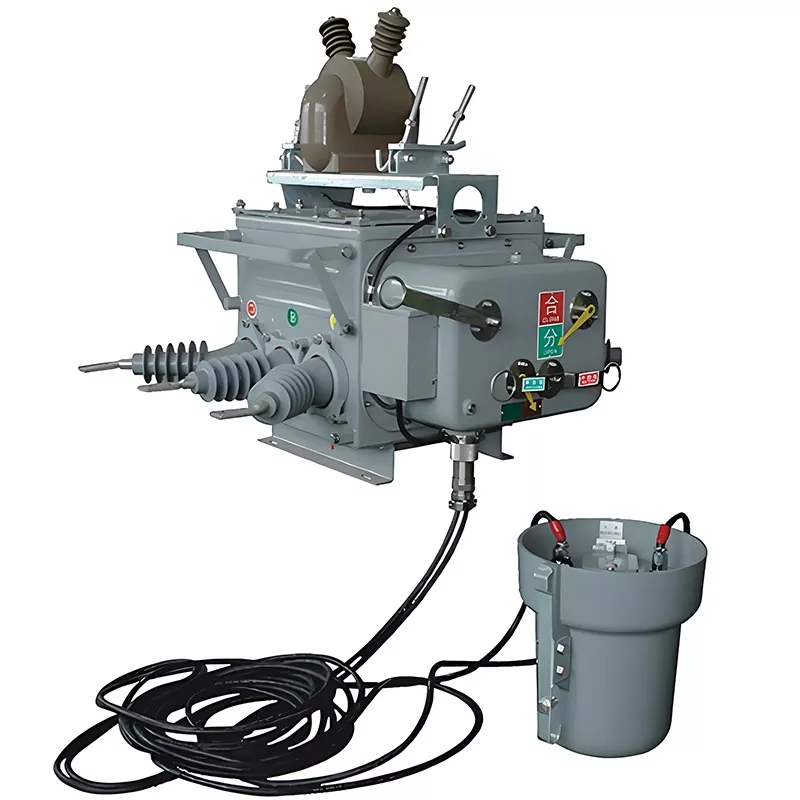

Pemutus sirkuit vakum 33kV yang dipasang di tiang dilengkapi dengan interupsi vakum berkinerja tinggi yang bertanggung jawab untuk peralihan beban dan gangguan arus hubung singkat; ia menawarkan pemadaman busur yang cepat tanpa kebocoran busur eksternal. Dilengkapi dengan pegangan pengisian daya pegas dan pegangan buka/tutup manual, serta indikator status merah/hijau, perangkat ini memungkinkan pemantauan visual langsung dan jelas terhadap status operasionalnya. Mekanisme pengisian pegas internal memastikan penyimpanan energi yang stabil dan operasi peralihan yang andal, memenuhi tuntutan penggunaan yang sering dan jangka panjang.

Trafo tegangan rumah berinsulasi coklat (PT) dipasang di atas unit untuk menyediakan pengambilan sampel tegangan listrik dan saluran untuk pengontrol hilir. Unit ini terhubung ke pengontrol melalui kabel tahan air hitam khusus, mentransmisikan sinyal arus dan tegangan secara real-time sambil menyuplai daya pengoperasian yang stabil ke sistem kontrol.

2. Kemampuan Beradaptasi Lingkungan Luar Ruangan yang Unggul

Pemutus sirkuit vakum yang dipasang di tiang 33kV dilengkapi dengan desain penutup terintegrasi yang kedap air dan tahan karat. Wadah silikon eksternalnya anti kotoran dan tahan UV, mampu menahan kondisi luar ruangan yang ekstrem seperti suhu tinggi, hujan lebat, dan angin kencang. Dirancang untuk pengoperasian tiang-tiang jangka panjang dengan persyaratan perawatan minimal, ini secara signifikan mengurangi biaya pengoperasian dan pemeliharaan jaringan.

3. Logika Perlindungan Terintegrasi yang Cerdas

Bertindak sebagai "pengawas" yang cerdas untuk jaringan distribusi, perangkat ini menggabungkan logika perlindungan yang telah terbukti untuk kondisi grounding urutan nol dan arus lebih. Mendukung tripping yang cepat, perlindungan arus lebih yang tertunda waktu, tripping tegangan rendah, dan penutupan kembali otomatis. Jika terjadi gangguan ground satu fasa atau korsleting fasa ke fasa pada saluran cabang pengguna, perangkat secara otomatis melakukan trip dalam hitungan milidetik untuk mengisolasi bagian yang rusak. Hal ini memungkinkan perlindungan yang terpecah-pecah, mencegah pemadaman listrik yang meluas di jalur utama.

Keunggulan Fungsional Inti

1. Isolasi Kesalahan yang Tepat untuk Peningkatan Stabilitas Jaringan

Dirancang untuk mengatasi kesalahan umum di jalur distribusi perkotaan dan pedesaan, perangkat ini secara tepat menemukan lokasi dan secara independen mengisolasi cabang-cabang yang rusak. Setelah saluran yang rusak diisolasi, pasokan listrik ke saluran utama terus berlanjut tanpa gangguan. Hal ini secara efektif meminimalkan durasi dan cakupan pemadaman listrik, sehingga secara signifikan meningkatkan keandalan pasokan listrik untuk kawasan perumahan, kawasan industri, dan jaringan listrik pedesaan.

2. Kontrol Cerdas Jarak Jauh Multidimensi

Pengontrol cerdas yang menyertainya menawarkan fungsionalitas komprehensif, mendukung peralihan jarak jauh, pelaporan kesalahan otomatis, dan transmisi data waktu nyata. Kompatibel dengan tiga metode komunikasi arus utama—4G, serat optik, dan power line operator (PLC)—ini terintegrasi secara mulus dengan stasiun induk otomasi distribusi, memungkinkan operasi tanpa awak, pemantauan jarak jauh, dan manajemen cerdas pada peralatan yang dipasang di tiang.

3. Kepatuhan terhadap Standar Internasional & Dukungan Kustomisasi

Sebagai produsen peralatan distribusi listrik profesional, HUAJIDIAN menawarkan layanan penyesuaian yang dipersonalisasi yang disesuaikan dengan standar kelistrikan dan spesifikasi pengoperasian jaringan di berbagai negara. Kami mendukung penyesuaian parameter, optimalisasi fungsional, dan peningkatan struktural, memberikan solusi eksklusif satu atap untuk pengguna global.

Skenario Aplikasi Khas

1. Jalur Distribusi Perkotaan dan Pedesaan: Perlindungan batas untuk saluran udara 10kV; berfungsi sebagai saklar demarkasi kepemilikan untuk jalur cabang yang melayani komunitas perumahan dan pabrik.

2. Peningkatan Otomasi Jaringan Listrik: Membagi perlindungan dan peningkatan cerdas untuk jaringan distribusi yang menua, memungkinkan diagnosis kesalahan otomatis dan isolasi pada jalur distribusi.

3. Distribusi Tenaga Industri dan Pertambangan: Perlindungan saluran masuk tegangan tinggi untuk kawasan industri, pertambangan, dan proyek petrokimia, memastikan pengoperasian peralatan industri yang aman dan stabil.

4. Sistem Distribusi Gardu Induk: Perlindungan pengumpan untuk gardu induk kecil dan menengah, memenuhi persyaratan otomatisasi jaringan distribusi modern.

Studi Kasus Proyek Dunia Nyata

1. Latar Belakang Proyek

Pada tahun 2024, proyek peningkatan otomatisasi jaringan pedesaan diluncurkan di wilayah Tiongkok Timur. Jalur distribusi pedesaan setempat tersebar luas, dan gangguan jalur cabang sering terjadi; satu titik gangguan dapat dengan mudah memicu pemadaman listrik di seluruh wilayah, sehingga berdampak buruk pada penggunaan listrik perumahan dan produksi industri pedesaan.

2. Solusi Aplikasi

Proyek ini melibatkan penerapan batch pemutus sirkuit vakum HUAJIDIAN 33kV yang dipasang di tiang di batas jalur cabang dan di sepanjang bagian jalur distribusi utama. Sambungan serat optik ke stasiun induk otomasi distribusi lokal memungkinkan pemantauan tegangan saluran, arus, dan status pengoperasian secara real-time, serta operasi penutupan dan penutupan kesalahan otomatis yang cerdas.

3. Hasil Proyek

Setelah peralatan dioperasikan, kecepatan respons terhadap gangguan saluran isolasi meningkat sebesar 90%, dan gangguan cabang tidak lagi mengganggu pasokan listrik ke saluran utama. Jumlah rata-rata pemadaman listrik tahunan di jaringan listrik regional turun dari enam menjadi kurang dari satu kali, dan beban kerja manual untuk pengoperasian dan pemeliharaan jaringan listrik menurun sebesar 70%. Hal ini berhasil menyelesaikan masalah kesalahan yang sering terjadi dan sulitnya pemeliharaan terkait dengan jaringan listrik pedesaan yang menua, sehingga secara efektif menyelesaikan peningkatan cerdas.

Pertanyaan Umum

Q1: Apakah pemutus sirkuit vakum yang dipasang di tiang 33kV HUAJIDIAN dapat beroperasi dengan andal di luar ruangan dan di lingkungan yang keras?

A1: Ya, bisa. Perangkat ini memiliki penutup yang tertutup rapat, tahan air, dan tahan karat dengan komponen silikon eksternal tahan UV dan noda. Dioptimalkan secara khusus untuk pemasangan di luar ruangan yang dipasang di tiang, produk ini tahan terhadap kondisi ekstrem—seperti suhu tinggi dan rendah, curah hujan lebat, dan radiasi UV yang intens—dan telah lulus uji simulasi lingkungan luar ruangan yang ketat, memastikan masa pakai yang lama dan pengoperasian jangka panjang yang hampir bebas perawatan.

Q2: Metode komunikasi jarak jauh apa yang didukung produk untuk kontrol dan manajemen cerdas?

A2: Dilengkapi dengan pengontrol cerdas multi-saluran, perangkat ini mendukung tiga mode komunikasi jarak jauh utama: nirkabel 4G, serat optik, dan pembawa saluran listrik (PLC). Teknologi ini terintegrasi secara mulus dengan stasiun induk otomasi distribusi untuk mengaktifkan peralihan jarak jauh, alarm kesalahan waktu nyata, statistik data operasional, dan pemantauan peralatan jarak jauh, sehingga memenuhi persyaratan pengembangan jaringan pintar modern.

Q3: Dapatkah produk disesuaikan untuk memenuhi standar kelistrikan di berbagai negara?

A3: Ya. HUAJIDIAN menawarkan penyesuaian komprehensif parameter perangkat, logika perlindungan, protokol komunikasi, dan konfigurasi struktural agar selaras dengan standar kelistrikan dan spesifikasi jaringan listrik di berbagai negara dan wilayah. Kami juga menyediakan dokumentasi kepatuhan untuk memenuhi kebutuhan beragam proyek teknik global.
