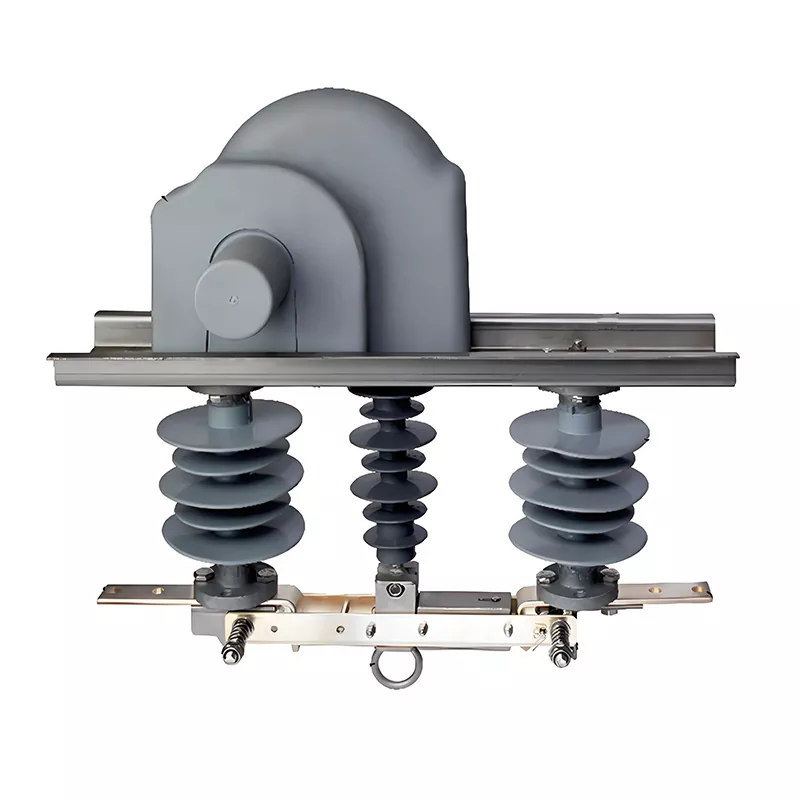

Sakelar Isolasi Tegangan Tinggi

Sakelar isolasi tegangan tinggi HUAJIDIAN adalah perangkat isolasi tanpa beban tanpa kemampuan pemadaman busur api. Fungsi utamanya adalah untuk menciptakan celah udara yang jelas dan terlihat setelah pemutus sirkuit terbuka, secara fisik mengisolasi sumber listrik dari sisi beban untuk menjamin keselamatan personel pemeliharaan.

Sebagai perangkat isolasi cerdas arus utama untuk retrofit otomasi distribusi, perangkat ini dapat beroperasi secara mandiri atau digabungkan dengan pemutus sirkuit vakum yang dipasang di tiang standar untuk membentuk unit terintegrasi "pemutus sirkuit + sakelar isolasi". Dengan keahlian mendalam di sektor peralatan listrik luar ruangan bertegangan menengah Tiongkok, kami menawarkan produk terstandarisasi dan solusi khusus yang mematuhi standar teknis internasional mengenai voltase, isolasi, dan otomatisasi.

Komponen Struktur Inti

1. Mekanisme Pengoperasian Listrik Abu-abu / Pengontrol Cerdas yang dipasang di atas

Dilengkapi motor bawaan, roda gigi transmisi, dan modul kontrol. Ini mendukung operasi manual lokal, pembukaan/penutupan listrik, dan kontrol pengiriman jarak jauh, memungkinkan integrasi langsung ke dalam sistem otomasi distribusi. Ini juga mendukung modul opsional untuk sinyal posisi jarak jauh dan indikasi saluran langsung, memenuhi persyaratan jaringan pintar untuk "Empat Remote" (sinyal jarak jauh, pengukuran jarak jauh, kendali jarak jauh, dan penyesuaian jarak jauh).

2.

2. Bushing Isolasi

Fase kiri dan kanan menggunakan insulator gudang besar untuk menopang sirkuit konduktif, sedangkan fase tengah memiliki struktur kompak dan gudang kecil yang berfungsi sebagai pendukung isolasi untuk sakelar pembumian dan mekanisme transmisi, sehingga memfasilitasi pemasangan kompak pada tiang listrik.

3. Kontak dan Terminal Konduktif

Terbuat dari paduan konduktivitas tinggi dan dirawat agar tahan terhadap korosi dan oksidasi, memastikan kontinuitas sirkuit yang stabil di lingkungan luar ruangan yang keras.

4. Cincin Pengangkat Tengah dan Struktur Interlock Pegas

Memungkinkan interlocking mekanis antara pengoperasian manual dan sakelar grounding; mengunci posisi buka/tutup untuk menghilangkan risiko pengoperasian yang tidak disengaja.

Keunggulan Fungsional Utama

1. Isolasi fisik visual memastikan keamanan pemeliharaan

Saat listrik dimatikan, Sakelar Isolasi Tegangan Tinggi menciptakan celah udara yang jelas, yang sepenuhnya memisahkan sumber listrik dari beban, sesuai dengan standar keselamatan global untuk pemeliharaan jaringan listrik.

2. Tiga mode kontrol disesuaikan dengan berbagai skenario O&M

Tersedia pilihan manual, elektrik, dan remote control; pengoperasian terpusat jarak jauh menggantikan pendakian tiang di lokasi, sehingga secara signifikan mengurangi risiko keselamatan yang terkait dengan pengoperasian jalur langsung.

3. Kompatibilitas dengan sistem otomasi distribusi

Transmisi sinyal status terbuka/tertutup secara real-time ke stasiun induk otomasi, memenuhi persyaratan sinyal jarak jauh untuk peningkatan penyembuhan mandiri jaringan pintar.

4. Modul fungsional yang dapat diperluas

Aksesori opsional mencakup indikator saluran langsung, pemantauan kesalahan, dan interlock anti-salah operasi, yang memenuhi beragam kebutuhan konstruksi jaringan pintar di berbagai wilayah.

5. Desain tiang yang ringkas

Struktur gudang berukuran lebih kecil di fase tengah meminimalkan volume peralatan secara keseluruhan, memungkinkan pemasangan pada tiang listrik yang ada tanpa memerlukan braket pemasangan tambahan.

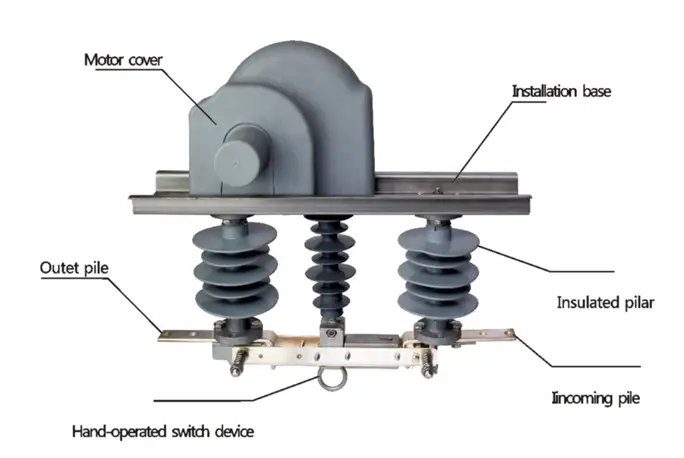

Representasi struktural

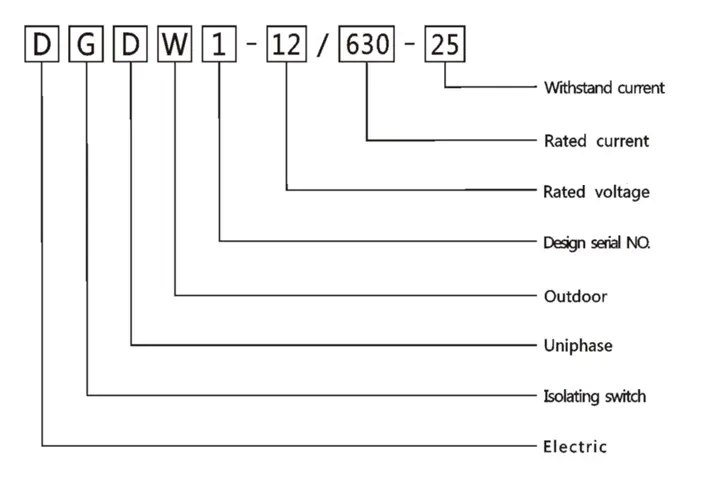

Ketik pengenalan

Parameter Teknis Inti Standar

Skenario Aplikasi Utama

1. Digunakan bersama dengan pemutus sirkuit vakum yang dipasang di tiang ZW8-12 atau ZW32-12 untuk memenuhi persyaratan isolasi wajib untuk pemeliharaan saluran;

2. Pembagian dan percabangan jalur selama peningkatan otomasi jaringan distribusi perkotaan dan pedesaan, memungkinkan isolasi jarak jauh pada bagian-bagian yang rusak;

3. Perangkat isolasi keselamatan khusus untuk pemeliharaan dan penggantian peralatan pada jalur utama dan cabang overhead perkotaan dan pedesaan 10kV.

Kasus Implementasi Dunia Nyata

Pada tahun 2025, biro pasokan listrik di Asia Tenggara meluncurkan proyek peningkatan jaringan distribusi cerdas untuk wilayah pedesaan, yang mencakup 42 kota kecil dan desa serta saluran udara 10kV sepanjang lebih dari 180 kilometer. Jalur aslinya hanya dilengkapi dengan sakelar pemutus manual tradisional yang tidak memiliki kemampuan kendali jarak jauh; personel pemeliharaan harus memanjat tiang untuk pengoperasian di lokasi, sehingga mengakibatkan pemadaman listrik yang berkepanjangan dan risiko keselamatan yang tinggi.

Kontraktor proyek memilih Sakelar Isolasi Tegangan Tinggi pintar dari HUAJIDIAN, yang dipasangkan dengan pemutus sirkuit vakum ZW32-12, untuk membangun sistem saluran bagian otomatis. Sebanyak 126 unit dipasok, menampilkan modifikasi khusus untuk memenuhi standar nasional setempat untuk protokol isolasi dan komunikasi.

Hasil signifikan yang dicapai setelah satu tahun beroperasi dengan jaringan listrik:

1. Operasi peralihan jalur dilakukan sepenuhnya melalui kendali jarak jauh dari pusat pengiriman, sehingga mengurangi frekuensi pekerjaan jalur langsung di lokasi sebesar 85%;

2. Waktu yang diperlukan untuk isolasi gangguan dan pemulihan daya telah dikurangi dari 2–3 jam menjadi kurang dari 3 menit, sehingga meningkatkan keandalan pasokan daya secara signifikan;

3. Struktur celah isolasi yang terlihat menghilangkan risiko sengatan listrik selama pemeliharaan, sehingga tidak ada insiden keselamatan sepanjang tahun.

Proyek ini sepenuhnya memvalidasi kesesuaian produk untuk peningkatan jaringan listrik di luar negeri dan menunjukkan kemampuan HUAJIDIAN dalam menyediakan layanan terpadu dan terkustomisasi.

Perbandingan: Sakelar Pemutus Cerdas HUAJIDIAN vs. Sakelar Pemutus Manual Standar

Kemampuan Manufaktur dan Layanan Kustomisasi

HUAJIDIAN mengoperasikan fasilitas manufaktur independen yang mengintegrasikan R&D, stamping, perakitan, dan pengujian produk jadi, dilengkapi dengan peralatan pengujian kinerja listrik tegangan tinggi yang komprehensif. Kami menyambut klien global untuk menjadwalkan kunjungan langsung ke lini produksi dan fasilitas pengujian kami, serta memilih sampel secara langsung.

Kami mendukung penyesuaian komprehensif berdasarkan standar nasional: parameter insulasi, protokol komunikasi, voltase pengoperasian, struktur interlocking mekanis, dan peringkat perlindungan enclosure semuanya dapat disesuaikan. Baik untuk pengadaan massal standar atau peralatan khusus proyek, tim teknis kami menyediakan dukungan solusi satu-satu; pertanyaan mengenai parameter, kutipan, dan gambar khusus diterima kapan saja.

Pertanyaan Umum

Q1: Dapatkah Sakelar Isolasi Tegangan Tinggi ini memutus arus beban dengan sendirinya, seperti pemutus arus vakum?

A1: Tidak. Perangkat ini dirancang untuk pengoperasian tanpa beban dan tidak memiliki ruang pemadam busur api. Pemutus sirkuit vakum harus terlebih dahulu memutus arus beban sebelum sakelar pemutus menciptakan celah isolasi yang terlihat. Peralihan di bawah beban dilarang keras untuk mencegah kecelakaan hubung singkat terkait busur; perangkat ini harus digunakan bersama dengan pemutus arus yang dipasang di tiang seperti ZW8-12 atau ZW32-12.

Q2: Apakah kendali jarak jauh merupakan fitur standar atau memerlukan penyesuaian tambahan?

A2: Mekanisme pengoperasian listrik dan antarmuka komunikasi jarak jauh menjadi standar dengan sakelar pemutus cerdas HUAJIDIAN; sinyal jarak jauh untuk status buka/tutup sudah terpasang tanpa biaya tambahan. Modul opsional—seperti indikator saluran langsung atau ekstensi pemantauan kesalahan—dapat ditambahkan berdasarkan kebutuhan proyek tertentu.

Q3: Dapatkah parameter produk dimodifikasi agar sesuai dengan standar kelistrikan di negara selain Tiongkok?

A3: Ya. Sebagai produsen profesional peralatan distribusi daya tegangan menengah, kami menawarkan penyesuaian parameter penuh untuk memenuhi standar di seluruh dunia—termasuk arus pengenal, arus tahan jangka pendek, jarak rambat isolator, protokol komunikasi jarak jauh, dan kontrol tegangan catu daya. Cukup berikan spesifikasi kelistrikan resmi setempat, dan tim Litbang kami akan mengoptimalkan struktur dan parameter produk untuk memastikan kepatuhan terhadap persyaratan sertifikasi regional.
