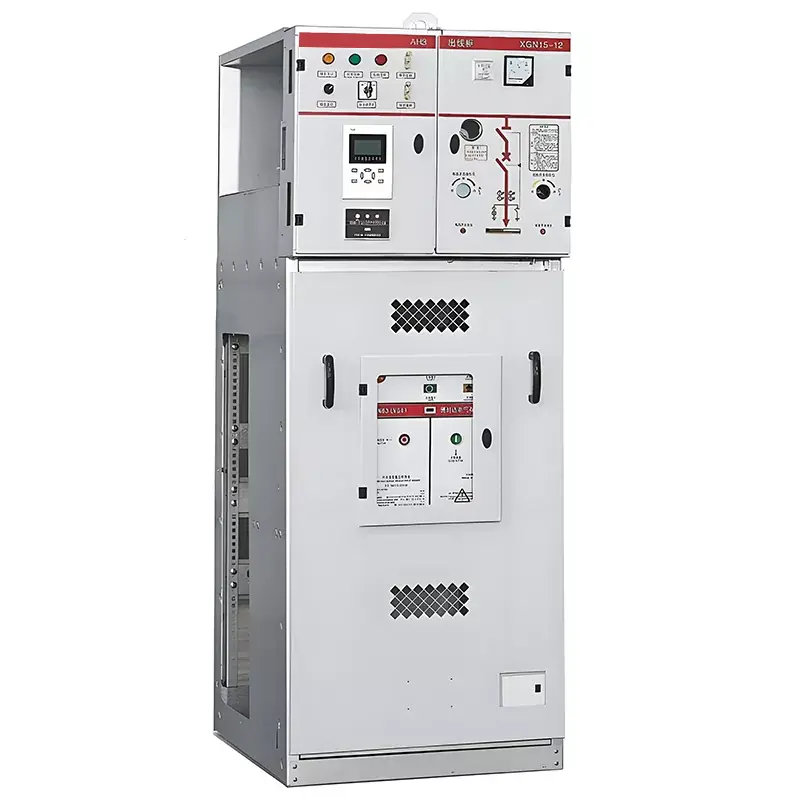

Unit Utama Cincin 3 Arah 11kV 13.8kV

Unit Utama Cincin 3 Arah Huajidian 11kV 13.8kV adalah unit utama cincin berinsulasi gas SF6 yang dioptimalkan untuk peningkatan sistem distribusi tenaga listrik tegangan menengah. Dibandingkan produk tradisional, produk ini mengoptimalkan keseluruhan struktur dan dimensi, memecahkan masalah seperti ukuran besar, pemasangan yang tidak nyaman, dan lingkungan yang buruk kemampuan beradaptasi lemari tradisional. Proses produksinya menggunakan pengelasan lengan robot otomatis dan presisi tinggi peralatan pendeteksi kebocoran, mencapai kontrol yang tepat di seluruh proses mulai dari pemrosesan bahan mentah hingga pengiriman produk jadi, memastikan stabilitas dan umur peralatan.

Sebagai pemasok peralatan distribusi listrik yang andal, unit utama ring 10kV SF6 ini hadir standar dengan SF6 pemutus sirkuit dan sakelar kabel berselubung logam berinsulasi gas, mendukung instalasi di dalam dan luar ruangan dan operasi yang stabil dalam kondisi yang keras. Produk ini mencakup semua skenario termasuk distribusi listrik perumahan, pasokan listrik komersial, produksi industri, dan sambungan jaringan energi baru, dan juga mendukung non-standar penyesuaian, menyesuaikan solusi distribusi daya unit utama ring eksklusif sesuai dengan kondisi lokasi pelanggan dan persyaratan teknis.

Keunggulan dan Fitur Inti:

1. Bahan berkualitas tinggi, struktur kuat dan tahan lama

Badan kabinet terbuat dari pelat baja galvanis setebal 2 mm, dibentuk melalui berbagai proses pembengkokan presisi. Itu struktur keseluruhannya sederhana dan kokoh, dengan tampilan yang sangat indah. Ini memiliki korosi dan karat yang sangat baik ketahanan dan kinerja perlindungan mekanis, efektif menahan erosi lingkungan eksternal dan mekanis dampaknya, memastikan operasi stabil jangka panjang dan memperpanjang umur peralatan secara signifikan.

2. Tata Letak Independen Modular untuk Pengoperasian dan Perawatan yang Nyaman

Unit Utama Cincin 3 Arah 11kV dan 13.8kV menampilkan unit fungsional yang terpisah secara independen dengan struktur yang jelas dan terorganisir. tata letak. Desain modular menghindari interferensi timbal balik antar modul. Inspeksi harian, perbaikan kesalahan, dan suku cadang penggantiannya sederhana, secara efektif meningkatkan efisiensi pengoperasian dan pemeliharaan serta mengurangi keterlambatan pengguna biaya operasi dan pemeliharaan.

3. Konfigurasi Fleksibel dan Mode Operasi Beragam

Sakelar utama mendukung opsi konfigurasi ganda, memilih sakelar beban ABB SFL12 SF6 atau Huajidian saklar beban FLN3612D SF6 yang dikembangkan sendiri. Tergantung pada kebutuhan proyek, pemutus sirkuit ABB HAD/US seri SF6 atau Pemutus sirkuit vakum VD4S juga dapat ditambahkan. Ini kompatibel dengan mode operasi manual dan listrik, beradaptasi dengan berbagai kondisi lokasi dan kebutuhan konstruksi distribusi daya yang cerdas.

4. Kemampuan Beradaptasi Tinggi, Cocok untuk Berbagai Skenario

Dirancang untuk penggunaan di dalam dan luar ruangan, dapat beroperasi secara stabil di lingkungan yang kompleks seperti suhu tinggi dan kelembaban. Peralatan ini memiliki peringkat perlindungan IP3X, yang secara efektif mencegah intrusi debu dan benda asing memastikan keandalan jangka panjang di lingkungan luar ruangan dan industri.

Parameter Teknis Terperinci

Lingkungan dan Dimensi Penggunaan

1. Kondisi Lingkungan yang Berlaku

Untuk memastikan pengoperasian yang stabil dalam jangka panjang, persyaratan lingkungan yang berlaku adalah sebagai berikut: Suhu lingkungan: -25℃~+40℃; Ketinggian: ≤1000m; Kelembaban relatif rata-rata harian ≤95%, kelembaban relatif rata-rata bulanan ≤90%. Itu lokasi operasi harus bebas dari bahan yang mudah terbakar dan meledak, bahan kimia korosif, dan sering kali parah getaran dan dampak yang kuat, sehingga cocok untuk sebagian besar skenario distribusi listrik perkotaan dan industri.

2. Dimensi Keseluruhan

Skenario Aplikasi Utama

Unit Utama Cincin 3 Arah 11kV 13.8kV banyak digunakan di bidang sipil, industri, infrastruktur, dan energi baru, meliputi komunitas perumahan, pusat komersial, pasokan listrik penerangan jalan perkotaan, distribusi listrik pabrik, dan catu daya jalur produksi otomatis. Ini juga cocok untuk proyek infrastruktur utama seperti kereta api, terowongan, bandara, dan rumah sakit, serta proyek yang terhubung dengan jaringan pembangkit listrik tenaga angin dan pembangkit listrik fotovoltaik, menyediakan distribusi listrik tegangan menengah yang aman dan stabil untuk berbagai skenario.

Kasus Aplikasi Aktual

Dalam proyek pembangkit listrik fotovoltaik terdistribusi di Tiongkok Timur, Huajidian menyesuaikan cincin tiga sirkuit 13,8kV unit utama untuk koneksi jaringan pembangkit listrik dan kontrol distribusi. Produk beradaptasi dengan keluaran yang terputus-putus karakteristik pembangkit listrik fotovoltaik, mencapai isolasi yang aman dan koneksi jaringan listrik yang stabil peralatan pembangkitan, memastikan integrasi tenaga energi baru yang efisien ke dalam jaringan utama. Peralatannya punya dioperasikan tanpa kegagalan apa pun hingga saat ini, sepenuhnya memenuhi standar pasokan listrik yang ketat untuk jaringan energi baru koneksi.

Pertanyaan Umum

Q1: Apa perbedaan antara versi sakelar beban SF6 dan versi cincin pemutus sirkuit vakum unit utama, dan skenario apa yang cocok untuk masing-masing unit tersebut?

J: Pemutus beban SF6 menawarkan biaya konfigurasi yang lebih rendah dan kinerja yang stabil, cocok untuk skenario umum seperti komunitas perumahan, penerangan komersial, dan distribusi tenaga industri umum, yang sering memenuhi beban harian kebutuhan interupsi. Pemutus sirkuit vakum VD4S, bila dikonfigurasi dengan pemutus sirkuit ABB SF6, akan lebih kuat kapasitas pemutusan (hingga 50kA) dan ketahanan terhadap kesalahan yang sangat baik, menjadikannya lebih cocok untuk daya dengan keandalan tinggi skenario pasokan seperti rumah sakit, pusat data, pembangkit listrik energi baru, dan kawasan industri beban tinggi.

Q2: Apakah Unit Utama Cincin 3 Arah 11kV 13.8kV ini mendukung penyesuaian di tempat dan penyesuaian parameter?

J: Ya. Sebagai pabrik unit utama cincin profesional, Huajidian menyediakan kustomisasi personalisasi dimensi penuh layanan. Nilai arus, konfigurasi perlindungan, metode pengoperasian, ukuran kabinet, dan aksesori dapat disesuaikan sesuai dengan level tegangan di tempat, ukuran beban, dan lingkungan pemasangan. Solusi teknis eksklusif, CAD gambar konstruksi, dan kutipan akurat juga tersedia.

Q3: Berapa umur peralatan dan siklus perawatan hariannya?

A: Produk ini memiliki masa pakai mekanis 2000 siklus dan masa pakai kapasitas penuh 100 siklus untuk beban pemutus. Dalam kondisi pengoperasian standar, umur desain melebihi 15 tahun. Perawatan Rutin Rekomendasi: Lakukan inspeksi visual dan penghilangan debu setiap 3 bulan; melakukan pengujian kinerja yang komprehensif setiap 12 bulan, termasuk fungsi kedap udara, hambatan sirkuit, dan perlindungan. Struktur modular secara signifikan mengurangi kesulitan pemeliharaan dan secara efektif memperpanjang siklus pengoperasian peralatan yang stabil.

Layanan Purna Jual dan Layanan Khusus

Huajidian menyediakan layanan satu atap siklus penuh untuk seluruh rangkaian Unit Utama Lingkar 3 Arah 11kV dan 13,8kV. SEBUAH tim layanan pelanggan profesional tersedia 24/7 untuk menanggapi pertanyaan teknis dan pemecahan masalah secara nyata waktu. Kami dapat memberikan kutipan akurat, gambar instalasi CAD, solusi teknis lengkap, dan di tempat layanan bimbingan berdasarkan kebutuhan proyek. Mengandalkan inovasi teknologi berkelanjutan dan peningkatan kualitas, kami dapat menyesuaikan solusi distribusi listrik tegangan menengah eksklusif untuk pelanggan global, beradaptasi dengan keberagaman kebutuhan listrik berbagai industri dan skenario.
