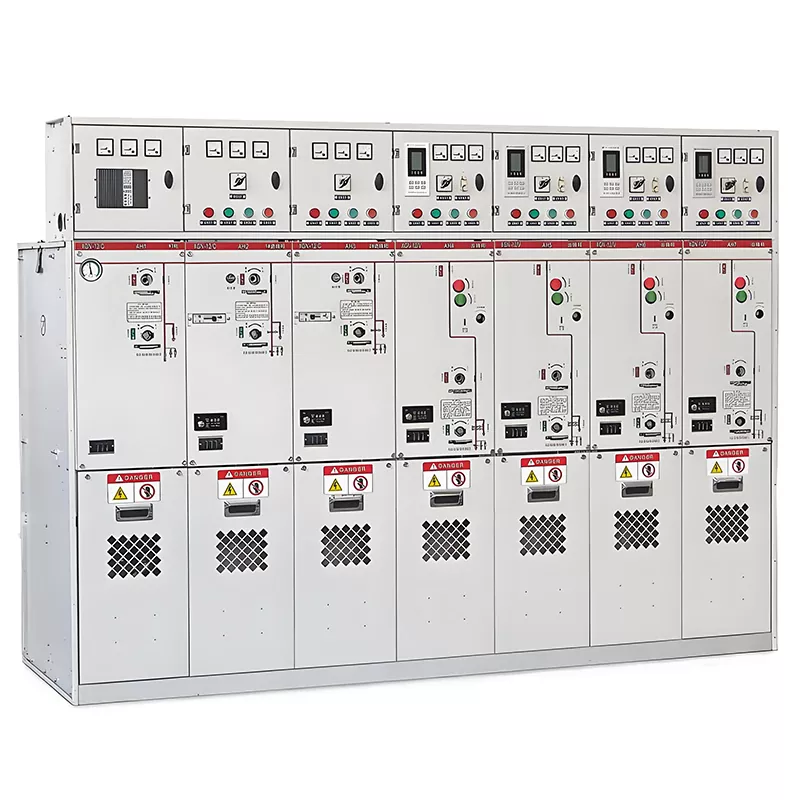

Unit utama cincin 33kV 4/5 arah

Unit utama cincin Huajidian 33kV 4/5 arah adalah inti tegangan tinggi dalam ruangan yang dikembangkan dan diproduksi secara independen peralatan distribusi daya, cocok untuk sistem tenaga AC tiga fase 12kV/50Hz. Hal ini terutama digunakan untuk kekuasaan penerimaan dan distribusi, serta pengendalian jalur, proteksi, pemantauan, dan pengukuran. Dibandingkan dengan tradisional unit utama cincin, produk ini mendukung mode catu daya cincin tunggal dan cincin ganda, dan dapat diperluas secara fleksibel ke jalur masuk/keluar 4 atau 5 arah, memecahkan masalah industri peralatan distribusi listrik tradisional seperti fungsionalitas terbatas, kemampuan perluasan yang buruk, dan tapak yang besar.

Peralatan ini mengadopsi struktur lapis baja logam yang tertutup sepenuhnya, ditambah dengan isolasi kompartemen standar dirancang dan dilengkapi dengan fungsi saling terkait "lima bukti" yang komprehensif, yang secara efektif mencegah kecelakaan keselamatan disebabkan oleh kesalahan pengoperasian. Dengan kinerja yang stabil dan kemampuan beradaptasi lingkungan yang baik, produk ini dapat diterapkan secara luas untuk berbagai proyek konstruksi dan renovasi teknik distribusi tenaga listrik tegangan menengah, menjadikannya proyek yang sangat diminati pemasok peralatan listrik profesional terkemuka di industri.

Fitur Struktur Inti

Unit utama cincin 33kV 4/5 arah menggunakan pelat baja canai dingin berkualitas tinggi, ditekuk secara presisi oleh CNC dan dirakit dengan baut, membentuk struktur tertutup sepenuhnya lapis baja logam terintegrasi yang stabil dan tidak mudah berubah bentuk. Itu interior kabinet secara ilmiah dibagi menjadi empat kompartemen tertutup independen: kompartemen instrumen, kompartemen pemutus sirkuit, kompartemen busbar, dan kompartemen kabel. Setiap kompartemen terisolasi dari yang lain, secara efektif membatasi penyebaran kesalahan lokal, menghindari saling campur tangan antar komponen, dan secara signifikan meningkatkan keselamatan operasional peralatan.

Kabinet ini memiliki peringkat perlindungan IP30, yang secara efektif mencegah masuknya debu, kelembapan, dan benda asing. Itu cocok untuk kondisi kerja dalam ruangan yang kompleks, memastikan pengoperasian presisi internal yang stabil dalam jangka panjang komponen.

1. Ruang Instrumen Atas: Secara terpusat menampung komponen inti seperti voltmeter, amperemeter, perlindungan terintegrasi perangkat, tombol pemutus sirkuit, dan sakelar penyimpanan energi. Parameter pengoperasian peralatan divisualisasikan secara nyata waktu, memfasilitasi pemantauan terus menerus dan penyesuaian status peralatan oleh staf.

2. Ruang Pemutus Sirkuit Tengah: Mengintegrasikan sakelar beban, pemutus sirkuit vakum, sakelar pembumian, dan pengoperasian mekanisme. Dilengkapi dengan lampu indikator pemutus sirkuit merah dan hijau dan interlocking mekanis profesional perangkat, status pengoperasiannya intuitif, dan kontrol mekanisnya tepat dan andal.

3. Ruang Kabel Bawah: Dilengkapi lubang operasi sakelar pembumian yang sudah terpasang sebelumnya, saluran pelepas tekanan independen, dan kap ventilasi. Tata letaknya terstandarisasi dan terorganisir, menyederhanakan pengoperasian, pemeliharaan, dan pemeliharaan sehari-hari pemecahan masalah.

Dalam hal keselamatan, peralatan ini menggunakan perlindungan interlocking ganda mekanis dan elektrik, secara komprehensif menerapkan lima fungsi anti-salah operasi: melarang pembukaan dan penutupan sakelar pemutus di bawah beban, melarang pembukaan dan penutupan pemutus arus secara tidak sengaja, melarang penyambungan kabel ground sementara diberi energi, melarang penutupan pemutus arus dengan kabel ground terhubung, dan melarang masuknya secara tidak sengaja ke dalam kompartemen berenergi, memastikan keselamatan personel dan peralatan di semua aspek.

Keunggulan Fungsional Inti

1. Kontrol Jaringan Yang Tepat, Catu Daya Stabil

Ia dapat secara tepat mengontrol pembukaan dan penutupan saluran, secara fleksibel menyelesaikan peralihan mode catu daya tersebut sebagai jaringan cincin, tersegmentasi, dan saling berhubungan, mengoptimalkan arsitektur operasi jaringan listrik, dan memastikan pengoperasian jaringan distribusi yang berkesinambungan dan stabil.

2. Perlindungan Kesalahan Komprehensif, Mitigasi Kerusakan Cepat

Ia memiliki perangkat perlindungan terintegrasi berkinerja tinggi dengan berbagai fungsi perlindungan seperti arus lebih, trip sesaat, urutan nol, tegangan kurang, dan tegangan lebih. Saat kelebihan beban, korsleting, atau lainnya Jika terjadi gangguan pada saluran, maka dapat dengan cepat memutus rangkaian gangguan, mencegah penyebaran gangguan, dan menghindarinya pemadaman listrik skala besar dan kerusakan peralatan.

3. Perlindungan Saling Bertautan Ganda, Menghilangkan Bahaya Tersembunyi

Sakelar grounding, pemutus sirkuit, dan pintu kabinet saling bertautan. Pintu lemari tidak bisa dibuka sementara diberi energi, dan pemutus sirkuit tidak dapat ditutup tanpa grounding yang dapat diandalkan, sehingga menghilangkan bahaya keselamatan seperti pekerjaan langsung dan masuk secara tidak sengaja ke area berenergi di sumbernya.

4. Pemantauan Cerdas Secara Real-Time, Beradaptasi dengan Smart Grids

Mengintegrasikan instrumen presisi tinggi dan unit perlindungan cerdas, alat ini dapat memantau dan menganalisis secara statistik data pengoperasian seperti tegangan, arus, dan daya secara real time, mendukung pemantauan jarak jauh dan beradaptasi dengan kebutuhan manajemen cerdas dari jaringan pintar modern.

5. Perlindungan Pelepas Tekanan Aktif, Ketahanan Kesalahan Yang Kuat

Setiap kompartemen independen dilengkapi dengan saluran pelepas tekanan khusus. Jika terjadi gangguan busur di dalam peralatan, secara otomatis dan instan dapat menghilangkan tekanan, mencegah deformasi dan kerusakan kabinet, dan melindungi peralatan distribusi tenaga listrik pendukung disekitarnya.

Parameter Teknis Inti

Keunggulan Produk Inti

1. Kualitas yang Ketat, Standar Kepatuhan:

 Komponen inti dipilih dari merek industri terkenal, dan kabinet memiliki ketahanan korosi dan kinerja pencegahan karat yang sangat baik. Semua peralatan menjalani pengujian yang ketat sebelum meninggalkan pabrik, termasuk uji ketahanan tegangan, insulasi, dan kinerja interlocking, dan dimiliki laporan pengujian tipe lengkap, mematuhi standar kelistrikan tegangan tinggi nasional dan sambungan jaringan listrik spesifikasi penerimaan.

2. Desain Modular, Biaya Pengoperasian dan Perawatan Rendah

Unit utama cincin 33kV 4/5 arah mengadopsi struktur kompartemen modular independen yang dapat dilepas, memastikan bahwa masing-masing modul fungsional tidak mengganggu yang lain. Penggantian komponen rutin dan pemeliharaan peralatan tidak dilakukan memerlukan pembongkaran skala besar, secara signifikan memperpendek waktu pengoperasian dan pemeliharaan, mengurangi tenaga kerja dan biaya pemeliharaan, dan meningkatkan efisiensi pengoperasian peralatan.

3. Kustomisasi yang Dipersonalisasi, Dapat Diadaptasi ke Berbagai Skenario

Huajidian dapat menyesuaikan solusi sesuai dengan kebutuhan proyek pelanggan, secara fleksibel menyesuaikan jumlah masuk dan sirkuit keluar, dan menawarkan pemutus sirkuit/saklar beban opsional untuk skema perlindungan yang disesuaikan, memenuhi kebutuhan yang berbeda dari berbagai proyek distribusi tenaga industri dan sipil.

Skenario Aplikasi Khas

1. Peralatan distribusi tenaga inti untuk jaringan lingkar jaringan listrik perkotaan, stasiun switching, dan gardu induk, mudah beradaptasi dengan proyek konstruksi dan renovasi jaringan listrik baru dan lama;

2. Ruang distribusi listrik tegangan tinggi dan sistem kontrol catu daya bengkel di industri dan pertambangan perusahaan dan pabrik kimia;

3. Ruang distribusi listrik di kompleks komersial, pemukiman, dan gedung perkantoran;

4. Mendukung switchgear untuk stasiun penguat tenaga fotovoltaik dan angin serta gardu induk tipe kotak;

5. Sistem jaminan pasokan listrik untuk lokasi-lokasi utama seperti angkutan kereta api, rumah sakit, sekolah, dan pusat data.

Kasus Aplikasi Rekayasa Dunia Nyata

Proyek pembangkit listrik fotovoltaik terdistribusi di Tiongkok Utara menggunakan unit utama cincin 4 arah 33kV Huajidian sebagai peralatan distribusi daya inti yang terhubung ke jaringan untuk stasiun booster. Peralatan dapat secara fleksibel mengalihkan daya mode pasokan dan dengan cepat mengisolasi kesalahan, beradaptasi secara sempurna dengan karakteristik intermiten dan berfluktuasi pembangkit listrik fotovoltaik, menstabilkan kualitas daya yang terhubung ke jaringan, dan mencapai koneksi jaringan yang aman dan distribusi daya energi baru yang efisien. Proyek ini beroperasi secara stabil, secara efektif meningkatkan energi baru lokal kapasitas penyerapan dan menyediakan dukungan peralatan yang andal untuk pembangunan jaringan listrik ramah lingkungan.

Pertanyaan Umum

Q1: Apa saja sistem tegangan yang berlaku dan persyaratan lingkungan untuk unit utama cincin 4 arah Huajidian 33kV?

J: Produk ini dirancang khusus untuk sistem distribusi daya AC 50Hz tiga fase 12kV, dengan IP30 peringkat perlindungan, cocok untuk lingkungan distribusi daya dalam ruangan yang kering dan bersih. Hal ini berlaku untuk lingkungan suhu -10℃ hingga +40℃ dan ketinggian ≤1000m, dan dapat beradaptasi secara stabil dengan kondisi kerja biasa seperti perkotaan jaringan listrik, kawasan industri, dan ruang distribusi listrik pendukung komersial.

Q2: Mekanisme keselamatan apa yang diterapkan selama pengoperasian peralatan?

A: Peralatan ini memiliki beberapa sistem perlindungan keselamatan: Pertama, dilengkapi dengan satu set lengkap "lima bukti" interlock ganda elektromekanis untuk menghilangkan berbagai risiko kesalahan pengoperasian; kedua, ia memiliki fitur independen desain kompartemen untuk mencegah penyebaran kesalahan; ketiga, ia mempunyai saluran pelepas tekanan independen untuk ditangani kesalahan busur api internal; keempat, dilengkapi dengan berbagai fungsi proteksi seperti beban berlebih dan korsleting perlindungan, yang dapat dengan cepat memutuskan sirkuit yang rusak dan secara komprehensif menjamin keselamatan personel dan peralatan.

Q3: Apakah produk mendukung penyesuaian dan perluasan di masa mendatang?

J: Ya. Produk ini mengadopsi desain modular dan dapat diperluas, memungkinkan peralihan fleksibel antara 4/5 masuk/keluar skema saluran, dan beradaptasi dengan mode catu daya cincin tunggal dan cincin ganda. Pada saat yang sama, jumlah yang masuk dan jalur keluar, jenis sakelar, dan skema perlindungan yang disesuaikan dapat disesuaikan dengan kebutuhan proyek. Modular struktur memungkinkan perluasan peralatan di masa depan dan peningkatan fungsional tanpa modifikasi daya dalam skala besar sistem distribusi.

Kekuatan Perusahaan

Huajidian telah terlibat secara mendalam dalam bidang peralatan distribusi listrik tegangan tinggi selama bertahun-tahun, dengan fokus pada R&D, produksi, dan penjualan set lengkap peralatan listrik seperti switchgear tegangan tinggi, ring main unit, dan gardu induk prefabrikasi. Perusahaan ini memiliki bengkel produksi yang modern dan terstandarisasi, profesional peralatan pengujian presisi, dan tim R&D teknis senior, memungkinkan R&D independen dan disesuaikan kemampuan produksi.
