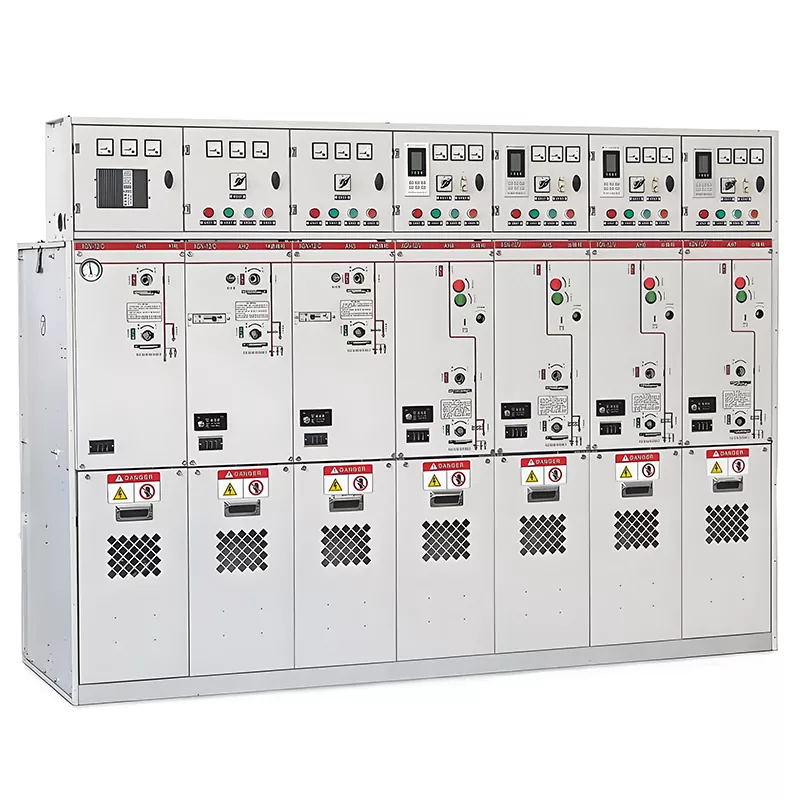

Switchgear Berinsulasi Gas GIS 33kV SF6

Keamanan kelistrikan dan pasokan listrik yang tidak terputus merupakan persyaratan penting dan abadi dalam industri modern dan sistem tenaga sipil, dimana berbagai jenis switchgear mempunyai misi penting untuk memastikan kestabilan pengoperasian jaringan listrik. Grup Huajidian telah mendedikasikan waktu bertahun-tahun untuk penelitian dan pengembangan mendalam pada tegangan menengah hingga tinggi switchgear. Pengembangan Switchgear Berinsulasi Gas GIS 33kV SF6 berakar pada sektor garda depan yang luas pengalaman operasional dan pemeliharaan yang dikumpulkan oleh tim produknya dari waktu ke waktu—khususnya terkait kinerja dalam kondisi ekstrim yang melibatkan suhu tinggi dan rendah, tingkat debu yang tinggi, dan pengoperasian peralihan yang sering.

Switchgear Berisolasi Gas GIS 33kV SF6 berangkat dari arsitektur berinsulasi udara terbuka tradisional, alih-alih mengadopsi selungkup logam lapis baja yang tertutup sepenuhnya dan diisi dengan gas isolasi SF6. Ini secara ketat mematuhi standar nasional GB3906 dan standar industri global IEC298, menampilkan peringkat perlindungan IP2X standar yang dapat disesuaikan dan ditingkatkan ke IP4X berdasarkan persyaratan proyek tertentu. Semua komponen aktif internal diisolasi sepenuhnya dari lingkungan luar, sehingga mencegah gangguan hubung singkat yang disebabkan oleh intrusi benda asing dan membangun penghalang keamanan ganda bagi operator di lokasi dan infrastruktur jaringan itu sendiri.

Mengenai konfigurasi insulasi, setiap kali celah insulasi udara—baik fase ke fase atau fase-ke-tanah — berada dalam jarak 125mm, peralatan ini dilengkapi dengan isolator tiang keramik yang memiliki kekuatan tekan kekuatan ≥8000N. Hal ini memastikan kinerja isolasi yang stabil di berbagai kondisi lingkungan, khususnya dalam kisaran suhu -25°C hingga +40°C dan pada ketinggian hingga 1.000 meter. Sebagai lokal terpercaya pemasok, Huajidian memanfaatkan umpan balik lapangan yang dikumpulkan dari ribuan proyek rekayasa tenaga listrik—baik domestik maupun internasional—untuk terus mengoptimalkan struktur produknya dan menyempurnakan pemilihan komponennya.

Keunggulan Produk Inti

1. Perlindungan Keselamatan Komprehensif: Dilengkapi Standar dengan Fungsi Saling Bertautan "Lima Pencegahan"

Keselamatan adalah landasan peralatan distribusi listrik tegangan menengah. Switchgear GIS Huajidian 33kV SF6 mengandalkan struktur saling bertautan mekanis yang presisi untuk menerapkan fungsi saling bertautan "Lima Pencegahan" yang wajib:

1.1. Mencegah pembukaan atau penutupan pemutus arus secara tidak sengaja;

1.2. Mencegah pengoperasian pemisah (isolator) di bawah beban;

1.3. Mencegah penerapan kabel ground ke sirkuit berenergi;

1.4. Mencegah penutupan pemutus sirkuit (memberi energi pada saluran) saat kabel ground terpasang;

1.5. Mencegah personel memasuki kompartemen berenergi secara tidak sengaja.

Seluruh sistem interlocking mekanis menggunakan struktur penguncian pasif dan wajib. Ini pada dasarnya menghilangkan bahaya keselamatan yang disebabkan oleh kelalaian operasional manusia, sehingga mengurangi kejadian keselamatan di lokasi kecelakaan—alasan utama mengapa produk ini telah diadopsi secara luas di berbagai infrastruktur publik, industri, dan proyek pertambangan.

2. Struktur Modular dan Kompak: Memfasilitasi Pemasangan dan Perawatan yang Mudah

Kabinet peralatan, komponen inti, dan mekanisme pengoperasian menampilkan desain modular terpisah. Ini secara signifikan mempersingkat waktu perakitan di lokasi dan menyederhanakan tugas pemeliharaan rutin dalam jangka panjang. Pengguna dapat memilih—berdasarkan persyaratan khusus—baik pemutus sirkuit vakum tipe terpisah ZN28A-12 atau sirkuit vakum ZN63-12 (VS1) pemutus, dipasangkan dengan mekanisme elektromagnetik atau yang dioperasikan pegas, untuk disesuaikan dengan berbagai skenario operasional melibatkan frekuensi peralihan yang berbeda. Desain kabinet yang ringkas menempati ruang lantai minimal, menghemat secara efektif ruang teknik sipil di dalam gardu induk. Ini sangat cocok untuk konstruksi dengan ruang terbatas lingkungan, seperti perkuatan ruang distribusi kecil di kawasan perkotaan yang lebih tua atau pembangunan stasiun peralihan bawah tanah.

3. Antarmuka yang Dicadangkan untuk Ekspansi Cerdas: Siap untuk Pengembangan Jaringan Cerdas di Masa Depan

Berbeda dengan switchgear tradisional yang hanya melayani fungsi transmisi dan distribusi daya dasar, GIS SF6 33kV ini Switchgear Berinsulasi Gas memiliki slot pemasangan internal yang disediakan untuk sensor dan perangkat perlindungan relai, sehingga memungkinkan untuk integrasi yang lancar dengan sistem pemantauan jarak jauh untuk otomatisasi jaringan. Setelah komponen pemantauan kompatibel dipasang, peralatan dapat mengumpulkan data operasional secara real-time, memberikan peringatan dini untuk peralatan potensial kesalahan, dan mengaktifkan kontrol cerdas jarak jauh. Hal ini memastikan bahwa pengguna tidak perlu mengganti seluruh switchgear unit selama peningkatan jaringan pintar di masa depan, memberikan ruang yang luas untuk ekspansi dan kemajuan teknologi di masa depan.

Spesifikasi Teknis Terperinci

Catatan: Parameter isolasi, tegangan tahan, dan kapasitas putus untuk unit 33kV lengkap dapat disesuaikan untuk menyelaraskan dengan standar jaringan listrik lokal klien dan lingkungan pengoperasian spesifik di lokasi. Semua selesai produk menjalani pengujian tipe pabrik yang ketat di fasilitas manufaktur standar Huajidian sebelum dikirim.

Lingkup Aplikasi

Switchgear Berisolasi Gas GIS 33kV SF6 cocok untuk aplikasi yang sering melibatkan peralihan operasi. Ini banyak digunakan di pusat jaringan distribusi perkotaan, stasiun switching skala kecil, dan bawah tanah sistem pasokan listrik terowongan, fasilitas industri dan pertambangan, kompleks komersial skala besar, bandara dan kereta bawah tanah gardu distribusi, rumah sakit papan atas (Kelas 3A), dan proyek distribusi listrik yang mendukung stadion olahraga.

Studi Kasus: Proyek Gardu Induk untuk Kompleks Komersial Besar di Ibu Kota Provinsi Tiongkok Utara

Terletak di ibu kota provinsi di Cina Utara, taman komersial besar ini mengintegrasikan pusat perbelanjaan dan perkantoran Kelas A bangunan, dan garasi parkir bawah tanah. Sistem pendingin pusat perbelanjaan, elevator, dan keselamatan kebakaran peralatan memerlukan catu daya 24 jam yang terus menerus dan tidak terputus. Proyek ini asli, terisolasi dengan udara yang menua switchgear telah lama rentan terhadap efek buruk debu dan kelembapan, yang menyebabkan seringnya dilakukan isolasi kesalahan degradasi. Pada tahun 2024, pemilik proyek menghapuskan peralatan usang dan membeli 12 unit Huajidian. Unit GIS 33kV SF6.

Setelah 18 bulan operasi lapangan terus menerus—yang mencakup musim panas dan musim dingin—peralatan tersebut menunjukkan hal tersebut hasil kinerja berikut:

1. Tidak ada gangguan terkait korsleting atau kerusakan insulasi yang terjadi selama seluruh periode pengoperasian;

2. Sistem interlocking mekanis "Lima Pencegahan" bekerja dengan andal, memastikan peralihan yang fleksibel dan aman operasi selama penggunaan sehari-hari;

3. Desain kabinet switchgear yang ringkas mengurangi kebutuhan teknik sipil untuk distribusi ruang sebesar 28%, sehingga menghemat biaya infrastruktur proyek secara signifikan;

4. Antarmuka cerdas yang telah dipesan sebelumnya berhasil diintegrasikan dengan listrik jarak jauh taman komersial platform pemantauan, memungkinkan akses jarak jauh dan melihat data operasional peralatan secara real-time.

Berdasarkan kinerja lapangan yang luar biasa ini, kontraktor umum proyek tersebut telah menandatangani kerangka kerja sama perjanjian dengan Huajidian untuk penyediaan peralatan gardu induk untuk dua komersial tambahan yang baru dibangun taman.

Arah Pengembangan Cerdas Masa Depan

Didorong oleh percepatan pengembangan jaringan pintar global, Huajidian terus melakukan iterasi dan penyempurnaan SF6 33kV-nya lini produk GIS, meningkatkan penawarannya menuju kecerdasan yang lebih baik, digitalisasi, dan keberlanjutan rendah karbon. Model generasi berikutnya yang dioptimalkan akan hadir sebagai standar dengan pemantauan kepadatan gas SF6 online bawaan, secara real-time deteksi pelepasan sebagian, dan modul transmisi data berbasis cloud. Hal ini memungkinkan tim operasi dan pemeliharaan untuk beralih dari inspeksi offline berkala ke pemeliharaan yang cerdas dan prediktif. Berkat "plug-and-play" desain yang menampilkan antarmuka khusus, pelanggan dapat melakukan retrofit peralatan yang ada—bahkan unit yang sudah dibeli dan terpasang—dengan aksesori cerdas ini di lokasi, tanpa perlu membongkar atau mengganti seluruh switchgear kabinet. Pendekatan ini memaksimalkan laba atas investasi peralatan awal pelanggan.

Pertanyaan Umum

Q1: Untuk proyek khusus di wilayah pesisir yang ditandai dengan kelembapan tinggi dan kabut garam, dapatkah Huajidian menyesuaikannya peringkat perlindungan dan mekanisme pengoperasian switchgear GIS 33kV SF6?

A1: Ya, kami bisa. Selain peringkat perlindungan IP2X dan IP4X standar kami, kami menawarkan peningkatan ke casing IP54 dirancang khusus untuk menahan kondensasi dan kabut garam di lingkungan pesisir dengan kelembapan tinggi. Selain itu, pelanggan dapat memilih antara mekanisme pengoperasian yang dioperasikan pegas dan elektromagnetik, tergantung pada spesifikasinya persyaratan frekuensi tripping dan kondisi catu daya di lokasi pemasangan. Semua solusi khusus akan mengalaminya pengujian simulasi yang ketat sebelum produksi untuk memastikan kinerja optimal.

Q2: Dalam kondisi pengoperasian normal, berapa masa pakai gas SF6 di dalam kabinet, dan apakah diperlukan sering mengisi ulang?

A2: Dalam kondisi pengoperasian standar—didefinisikan sebagai suhu antara -25°C dan +40°C dan ketinggian tidak lebih dari itu dari 1.000 meter—gas SF6 dalam lemari kami yang tertutup rapat tetap efektif selama lebih dari 10 tahun, tidak memerlukan pengisian rutin. Pelanggan hanya perlu melakukan pemeriksaan rutin tahunan terhadap kepadatan gas; pengisian gas adalah diperlukan hanya setelah perombakan besar-besaran yang melibatkan pembongkaran kabinet.

Q3: Untuk pelanggan luar negeri yang membeli peralatan GIS Huajidian ini, dapatkah Anda memberikan panduan pemasangan di tempat dan layanan pemeliharaan purna jual?

A3: Kami menyediakan manual instalasi berbahasa Inggris dan dukungan teknis online jarak jauh secara gratis. Untuk pesanan luar negeri dalam skala besar—khususnya yang melibatkan pembelian tunggal sebanyak 20 unit atau lebih—dapat kami kirimkan insinyur listrik profesional ke lokasi proyek untuk memberikan pelatihan instalasi, sesuai dengan ketentuan dari kontrak.

Huajidian tetap teguh pada filosofinya dalam memprioritaskan keselamatan dalam penelitian dan pengembangan peralatan. Setiap 33kV SF6 Unit Switchgear Berinsulasi Gas menjalani kontrol kualitas yang ketat di seluruh siklus hidup produksi—mulai dari pemeriksaan bahan mentah setibanya di fasilitas kami hingga pemeriksaan akhir produk jadi sebelumnya pengiriman. Dengan memilih produk GIS Huajidian, Anda memilih jaminan sistem tenaga listrik yang stabil dan berjangka panjang operasi. Kami menyambut pertanyaan dari kontraktor EPC global, operator jaringan, dan distributor mengenai penawaran harga, gambar teknik, dan solusi khusus.
