Sistem Tenaga 12kV, 630A
Sertifikasi IEC 62271-200, IEC 694, GB3906, DIN VDE 0670

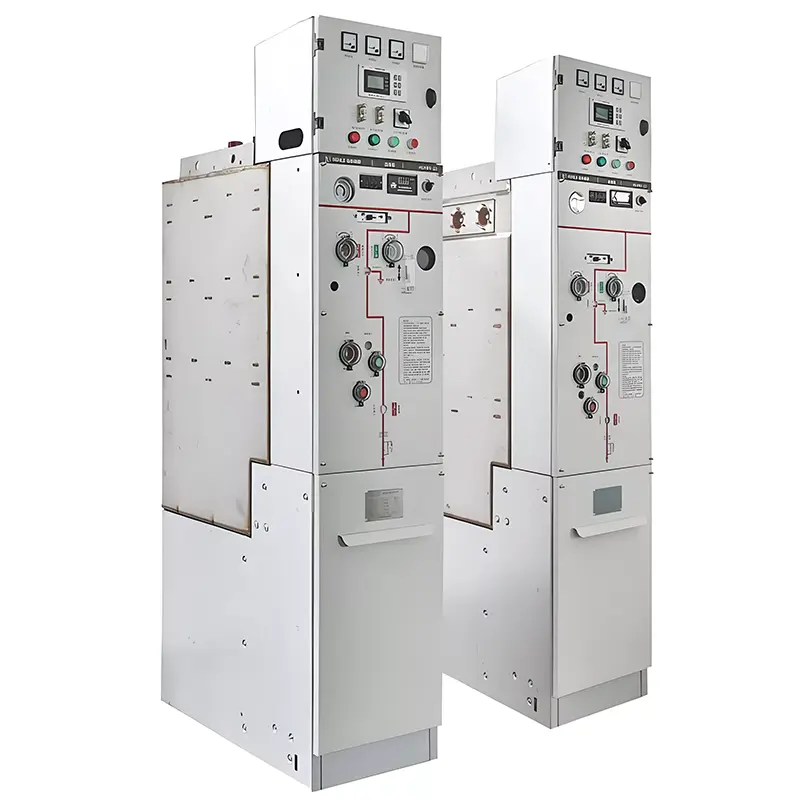

Switchgear berinsulasi gas Huajidian 11kV SF6 GIS adalah ring yang sangat cerdas, ramah lingkungan, dan tahan lama unit utama yang dirancang khusus untuk sistem distribusi tenaga modern. Dibandingkan dengan isolasi SF6 tradisional switchgear, produk ini menggunakan udara kering dan nitrogen sebagai pengganti gas rumah kaca SF6, sehingga mencapai nol SF6 emisi, secara signifikan mengurangi emisi karbon dari pengoperasian jaringan listrik, dan menunjukkan kinerja ramah lingkungan dan luar biasa keuntungan hemat energi.
Peralatan ini mengadopsi tata letak yang ringkas dan desain modular standar, mengintegrasikan akuisisi sensor, otomatis kontrol, dan teknologi pemantauan cerdas. Ini menggabungkan penerimaan daya, distribusi, perlindungan, dan fungsi pemantauan, memastikan operasi yang stabil dan kemampuan anti-interferensi yang kuat. Semua produk mengalami pemeriksaan kualitas yang ketat di seluruh proses pabrik, menjamin kualitas yang stabil dan dapat diandalkan. Solusi produk yang terstandarisasi dan disesuaikan dapat disediakan untuk berbagai skenario, yang mencakup daya secara komprehensif kebutuhan distribusi pasokan listrik perumahan perkotaan, sambungan jaringan energi baru, perusahaan industri dan pertambangan, pusat transportasi, fasilitas medis, dan supermarket.
Switchgear berinsulasi gas 11kV SF6 GIS menggunakan udara bersih dan nitrogen sebagai media insulasi dan pemadam busur api, sepenuhnya menghilangkan polusi gas rumah kaca SF6. Peralatan ini menawarkan kinerja penyegelan yang sangat baik, dengan tingkat kebocoran tahunan hanya 0,01ppm dan kadar air internal ≤150μL/L, memenuhi persyaratan domestik dan internasional standar pembangunan jaringan listrik yang ramah lingkungan dan memungkinkan rendah karbon dalam jangka panjang, ramah lingkungan, dan stabil pengoperasian peralatan distribusi tenaga listrik.
Dilengkapi dengan penginderaan presisi tinggi, kontrol otomatis, dan sistem akuisisi informasi, ia dapat memantau status pengoperasian peralatan dan pelepasan sebagian secara real-time, memungkinkan peringatan dini kesalahan dan kendali jarak jauh. Itu mendukung fungsi penyembuhan mandiri otomatisasi jaringan, dengan cepat menemukan dan mengisolasi kesalahan saluran, secara efektif meningkatkan tingkat intelijen dan efisiensi operasi dan pemeliharaan jaringan distribusi.
Mengadopsi desain modular terintegrasi, peralatan ini menempati area kecil dan mendukung ekspansi atas dan samping metode instalasi untuk beradaptasi dengan ruang instalasi yang berbeda. Peralatan tersebut memiliki struktur yang kokoh, dengan kemiringan 8 derajat kemampuan fortifikasi seismik, dan sangat tahan lama. Pemutus sirkuit memiliki umur mekanis hingga 10.000 siklus, sakelar pemutus dan sakelar pembumian memiliki umur operasional 3.000 siklus, dan resistansi per fase sirkuit utama adalah ≤120μΩ, memastikan operasi jangka panjang yang stabil dan bebas kesalahan.
Ini dapat beroperasi secara stabil di lingkungan suhu ekstrim dari -40℃ hingga +50℃, cocok untuk area di ketinggian 4000 meter ke bawah, dan tahan terhadap kelembapan tinggi dan kondisi cuaca buruk. Ruang udara memiliki IP67 peringkat perlindungan, dan bagian luar kabinet memiliki peringkat perlindungan IP4X, yang secara efektif mencegah debu, air, dan intrusi benda asing, sehingga memenuhi kebutuhan kondisi pengoperasian dalam dan luar ruangan yang kompleks.
- Tegangan Terukur: 12kV
- Frekuensi Terukur: 50Hz AC Tiga Fase
- Tipe Sistem: Busbar tunggal/Sistem sectional busbar tunggal
- Suhu Sekitar: -40℃~+50℃
- Kelembaban Relatif: Rata-rata harian <95%, rata-rata bulanan <90%
- Ketinggian yang Berlaku: ≤4000 meter
- Ketahanan Gempa: 8 derajat
- Nilai Saat Ini: 630A
- Metode Pemadaman Busur: Vacuum Interruptor
- Media Isolasi: Udara bersih/Nitrogen
- Nilai Arus Pemutusan Hubungan Pendek: 20kA
- Arus Penahan Waktu Singkat Ternilai 3 detik: Sirkuit utama 20kA, Sirkuit pembumian 17/4kA
- Tegangan Penahan Frekuensi Daya 1 menit: Fase-ke-fase/Pembumian 42kV, Pemutusan 48kV
- Tegangan Penahan Impuls Petir : Phase-to-phase/Ground 75kV, Break-off 85kV
- Debit sebagian: ≤20pC
- Kemampuan menahan busur internal: 20kA/0,5 detik
- Tingkat kebocoran gas tahunan: 0,01ppm
- Pengoperasian tanpa tekanan: Mendukung pengoperasian normal di bawah tekanan pengukur nol
- Kabinet pemutus sirkuit ekspansi atas/kabinet kabel: 420×850×1950
- Kabinet PT ekspansi atas: 600×850×1950
- Kabinet pemutus sirkuit ekspansi samping/lemari kabel: 420×850×2000
- Kabinet PT ekspansi samping: 600×850×1950
Switchgear berinsulasi gas Huajidian 11kV SF6 GIS terutama digunakan untuk penerimaan dan distribusi daya di industri dan jaringan cincin kabel sipil dan proyek terminal jaringan distribusi. Berlaku secara luas untuk listrik perumahan perkotaan distribusi, gardu induk kecil, stasiun switching, kotak cabang kabel, gardu induk tipe kotak, industri dan pertambangan perusahaan, pusat perbelanjaan, bandara, kereta bawah tanah, ladang angin, rumah sakit, stadion, kereta api, terowongan, dan lainnya skenario, mencakup berbagai skenario distribusi listrik tegangan menengah seperti bangunan sipil, industri produksi, dan pembangkit listrik energi baru.
Sebuah kawasan industri logistik di Chongqing menderita karena peralatan yang menua dan keandalan pasokan listrik yang tidak memadai. Itu proyek mengganti peralatan lama dengan switchgear GIS cerdas Huajidian. Memanfaatkan desainnya yang modular dan cepat instalasi, proyek menyelesaikan penggantian peralatan dan commissioning sambungan jaringan dalam waktu singkat, mencapai hasil pemantauan cerdas jaringan listrik taman. Kemampuan menahan arus pendek 20kA produk dan internal kinerja perlindungan busur secara efektif menahan dampak fluktuasi beban industri, memberikan daya yang stabil pasokan untuk produksi dan operasi logistik taman.
Q1: Dibandingkan dengan peralatan SF6 tradisional, apa keunggulan lingkungan inti dari switchgear GIS ini?
Peralatan GIS tradisional bergantung pada gas SF6, yang memiliki efek rumah kaca yang kuat, dan kebocoran dapat menyebabkan masalah serius kerusakan lingkungan. Perangkat Huajidian ini menggunakan udara murni dan nitrogen sebagai media isolasi ramah lingkungan, sepenuhnya menghilangkan risiko polusi SF6. Sementara itu, peralatan ini menawarkan kinerja penyegelan yang sangat baik, dengan tingkat kebocoran tahunan serendah 0,01 ppm, yang menonjolkan atribut ramah lingkungan dan rendah karbon, menjadikannya produk utama meningkatkan produk untuk jaringan pintar ramah lingkungan modern.
Q2: Dapatkah peralatan beroperasi secara normal di lingkungan ekstrem seperti ketinggian tinggi dan suhu rendah?
Itu dapat beroperasi dengan stabil. Produk ini dirancang khusus untuk kondisi kerja yang keras, dengan pengoperasian kisaran suhu -40℃ hingga +50℃, cocok untuk ketinggian 4000 meter ke bawah, dan memiliki gempa 8 derajat kemampuan resistensi, mampu menahan lingkungan yang keras seperti suhu rendah, tekanan rendah, dan kelembaban tinggi. Ini juga mendukung pengoperasian tekanan pengukur nol, memungkinkan pengoperasian normal bahkan dengan sedikit fluktuasi tekanan udara, menunjukkan stabilitas operasional yang sangat tinggi.
Q3: Apakah produk mendukung solusi khusus dan mendukung layanan teknis purna jual?
Huajidian memberikan solusi khusus untuk semua skenario dan layanan teknis terpadu. Berdasarkan pengguna ruang instalasi, kondisi pengoperasian, dan konfigurasi jaringan, kami dapat menyesuaikan metode perluasan peralatan, konfigurasi parameter, dan fungsi pemantauan cerdas. Kami juga menyediakan layanan proses penuh termasuk desain solusi pra-penjualan, panduan pemasangan dalam penjualan, serta pengoperasian dan pemeliharaan purna jual. Anda dapat berkonsultasi kami kapan saja untuk mendapatkan penawaran, gambar, dan layanan pengoptimalan solusi.
Huajidian memanfaatkan sistem produksi pabrik standar dan sistem layanan teknis komprehensif untuk menyediakannya switchgear berinsulasi gas 11kV SF6 GIS berkualitas tinggi dan layanan terkait kepada pengguna di seluruh dunia. Kami mendukung produk penyesuaian, koordinasi teknis, penyediaan gambar, dan panduan di tempat. Untuk kutipan produk, parameter pencocokan, konsultasi kasus, dll., silakan hubungi kami kapan saja melalui situs web atau hotline kami.
