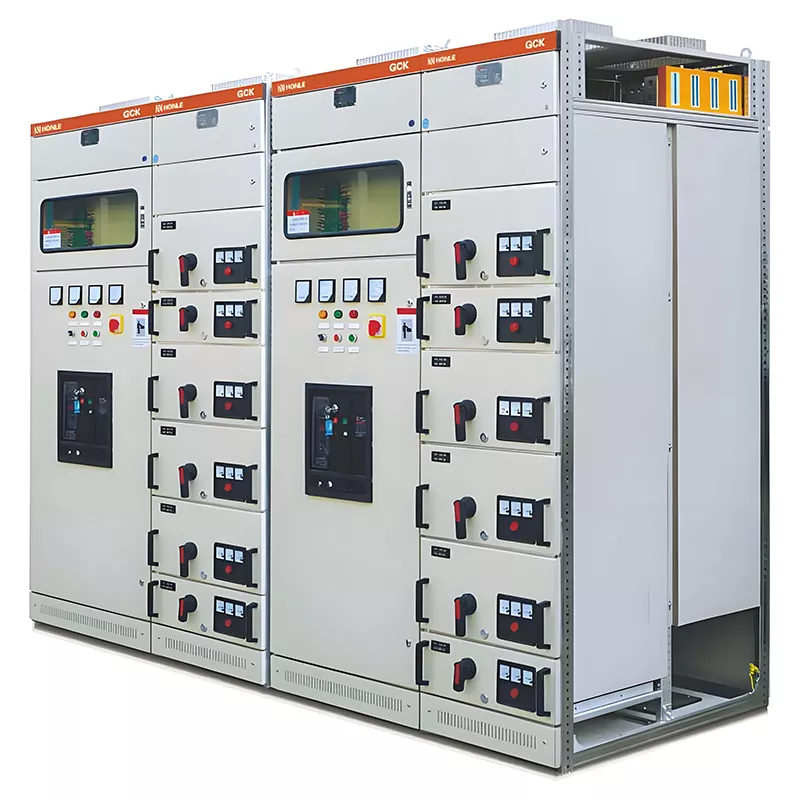

Switchgear Tegangan Rendah GCK

Switchgear tegangan rendah HUAJIDIAN GCK menggunakan desain laci yang dapat ditarik untuk memudahkan perawatan. Hal ini memungkinkan konfigurasi yang fleksibel—termasuk lemari pengumpan masuk, lemari laci pengumpan, dan lemari pengukur—untuk menangani kontrol start/stop motor dan perlindungan arus pendek/beban berlebih. Ini adalah solusi tegangan rendah modular utama untuk ruang distribusi listrik berkapasitas tinggi.

Sebagai penyedia solusi distribusi daya terpadu yang andal, kami menawarkan berbagai layanan penyesuaian bernilai tambah: dimensi kabinet non-standar, perawatan khusus anti-korosi/tahan lembab, dan integrasi modul komunikasi jarak jauh dan pemantauan energi online. Kami juga menyediakan survei lokasi pra-proyek gratis untuk memastikan peralatan selaras dengan tata letak muatan di lokasi.

Setiap unit dilengkapi dengan sertifikasi 3C, sertifikat kesesuaian pabrik, dan skema sistem utama. Lembaran logam kabinet memiliki garansi 2 tahun, sedangkan komponen internal mematuhi standar garansi pabrikan asli; kami juga menyediakan konsultasi teknis seumur hidup dan pasokan suku cadang.

Skenario Aplikasi

1. Pabrik industri, pabrik kimia, dan bengkel pesisir pantai yang terkena semprotan garam

2. Kompleks komersial besar dan gedung perkantoran

3. Proyek angkutan kereta api perkotaan dan terowongan utilitas bawah tanah kota

4. Area kendali motor terpusat dan ruang distribusi/pengukuran listrik di dalam kompleks industri

MODEL

Parameter Teknis Listrik Inti

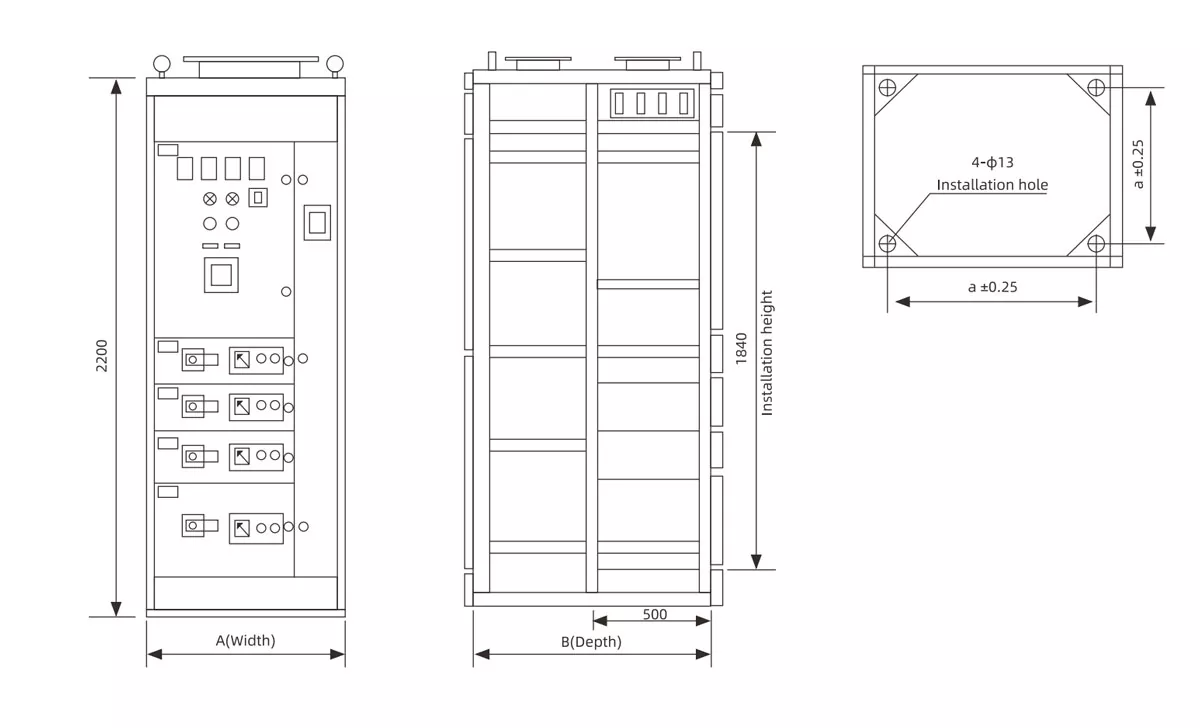

Desain Struktural dan Fitur Utama

1. Kabinet Rakitan Baut Profil 8MF (Bebas Las)

Kabinet dirakit menggunakan profil dan baut cold-formed standar 8MF, menciptakan rangka bebas las dengan kekuatan mekanik tinggi yang mampu menahan deformasi yang disebabkan oleh gaya elektromagnetik hubung singkat.

Panel kabinet terbuat dari baja canai dingin, diolah dengan pengawetan, fosfat, dan penyemprotan elektrostatis epoksi untuk ketahanan korosi dan penuaan yang unggul, memastikan daya tahan tanpa karat atau pengelupasan cat selama penggunaan jangka panjang di ruang distribusi. Guntingan modular telah dipesan sebelumnya untuk memfasilitasi peningkatan dan modifikasi di masa mendatang.

2. Laci Interlock Pengaman Tiga Posisi

- Posisi Layanan: Laci dimasukkan sepenuhnya; sirkuit kontrol utama dan sekunder terhubung, memungkinkan pengoperasian normal.

- Posisi Uji: Sirkuit utama terputus; sirkuit sekunder diberi energi untuk pengujian/pengoperasian tanpa menggerakkan beban hilir.

- Posisi Terputus: Laci ditarik sepenuhnya; sirkuit utama dan sekunder tidak diberi energi, memastikan keamanan untuk pemeliharaan dan penggantian komponen.

Dilengkapi dengan mekanisme penguncian mekanis yang mencegah penarikan paksa saat laci diberi energi, sehingga menghilangkan bahaya keselamatan.

Keunggulan Produk Inti

1. Biaya yang Lebih Rendah untuk Perluasan Kapasitas dan Retrofit

Spesifikasi unit laci standar memungkinkan penambahan kapasitas muatan hanya dengan memasang modul laci tambahan—tanpa memodifikasi rangka kabinet utama—sehingga biaya retrofit jauh lebih rendah dibandingkan kabinet GGD tipe tetap.

2. Pemanfaatan Ruang yang Lebih Tinggi

Dengan dimensi eksternal yang identik, switchgear tegangan rendah GCK mengakomodasi 60% lebih banyak sirkuit keluar dibandingkan kabinet tetap, sehingga mengurangi penggunaan ruang distribusi daya dan menghemat biaya teknik sipil.

3. Kemampuan Beradaptasi Lingkungan yang Kuat

Model standar sesuai dengan lingkungan dalam ruangan konvensional; lemari anti-korosi IP54 yang disesuaikan tersedia untuk kondisi yang sulit seperti pabrik kimia, terowongan utilitas bawah tanah, dan wilayah pesisir dengan paparan kabut garam yang tinggi.

4. Mendukung Peningkatan Cerdas

Modul untuk komunikasi jarak jauh dan pemantauan konsumsi energi online dapat ditambahkan untuk memungkinkan pengunggahan data dan alarm kesalahan jarak jauh, memfasilitasi transformasi digital untuk pabrik pintar dan bangunan cerdas.

Contoh Proyek Dunia Nyata

Kasus 1: Pabrik Kimia Pesisir di Shandong

Karena kelembapan tinggi dan korosi kabut garam yang parah, pabrik tersebut membeli 32 unit switchgear tegangan rendah GCK anti-korosi IP54 khusus HUAJIDIAN. Dilengkapi lapisan anti-korosi yang menebal dan desain laci tertutup, unit ini telah beroperasi terus menerus selama empat tahun tanpa karat atau degradasi insulasi. Motor pada masing-masing lini produksi dapat ditarik untuk pemeliharaan tanpa pemadaman listrik di seluruh pabrik, sehingga mengurangi kerugian terkait waktu henti sebesar 70% dibandingkan dengan kabinet tetap sebelumnya.

Kasus 2: Gedung Kantor Komersial 38 Lantai di Jiangsu

Ruang distribusi listrik bawah tanah dilengkapi dengan 18 kabinet standar IP30, menangani distribusi listrik untuk sistem HVAC, elevator, penerangan, dan peralatan keselamatan kebakaran. Tata letak laci dengan kepadatan tinggi menghemat hampir 20 m² ruang teknik sipil di ruang distribusi listrik; dilengkapi dengan modul pemantauan konsumsi energi, manajemen properti dapat melihat data listrik secara real-time untuk mengoptimalkan penggunaan peak/off-peak dan mengurangi biaya listrik.

Pertanyaan Umum

Q1: Dapatkah switchgear tegangan rendah GCK digunakan di pabrik kimia atau wilayah pesisir dengan lingkungan yang mengandung garam?

A1: Ya. Tersedia versi perlindungan tinggi (IP40, IP54), dilengkapi lemari berlapis epoksi yang menebal, laci tertutup, dan perawatan permukaan tahan semprotan garam, sehingga cocok untuk bengkel kimia, terowongan utilitas bawah tanah, dan fasilitas pantai; versi standar IP30 hanya cocok untuk ruang distribusi listrik dalam ruangan kering yang bebas dari gas korosif.

Q2: Apa perbedaan antara switchgear penarikan GCK dan switchgear tetap GGD dalam hal perluasan kapasitas dan jumlah sirkuit keluar?

A2: Ada dua perbedaan utama: Pertama, laci GCK distandarisasi; menambahkan muatan baru hanya memerlukan pemasangan laci tambahan tanpa memodifikasi rangka kabinet, sehingga biaya modifikasinya kurang dari setengah biaya unit GGD. Kedua, untuk kabinet dengan ukuran yang sama, jumlah sirkuit keluar ditingkatkan sebesar 60%, sehingga mengurangi investasi teknik sipil untuk ruang distribusi listrik secara signifikan.
