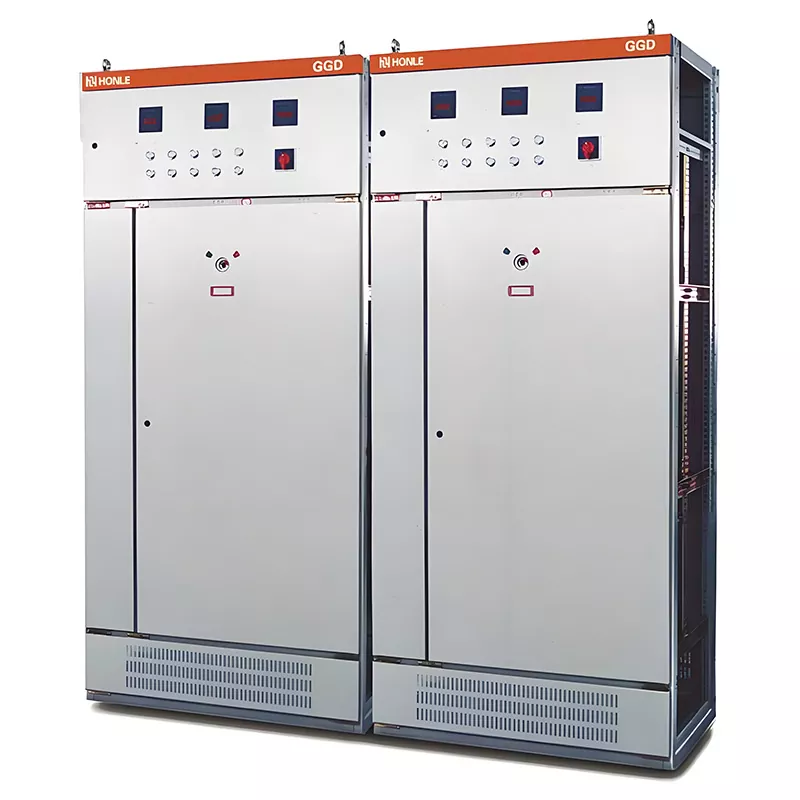

Switchgear Tegangan Rendah GGD

Switchgear tegangan rendah HUAJIDIAN GGD mengintegrasikan pengalaman manufaktur selama puluhan tahun, jalur produksi terstandar, dan kontrol kualitas yang ketat. Ini menyeimbangkan keselamatan, daya tahan, dan kebutuhan akan peningkatan cerdas, melayani kebutuhan distribusi listrik di sektor infrastruktur industri, komersial, perumahan, dan listrik. Terbukti stabil di berbagai proyek dunia nyata dan bersertifikat penuh, peralatan ini menawarkan kepada klien domestik dan internasional solusi hemat biaya dan tahan lama untuk distribusi listrik bertegangan rendah.

Kami mengoperasikan fasilitas manufaktur komprehensif kami sendiri, yang dilengkapi bengkel lembaran logam, jalur perakitan, dan kontrol kualitas proses penuh termasuk uji penuaan saat dihidupkan. Produk dilengkapi dengan sertifikasi 3C lengkap, sertifikat kesesuaian pabrik, dan skema sistem. Sebagai pemasok global tepercaya, kami menawarkan opsi penyesuaian—seperti dimensi non-standar, desain anti-korosi/tahan ledakan, dan peningkatan distribusi cerdas—di samping layanan menyeluruh termasuk survei lokasi, optimalisasi solusi, dan panduan pemasangan. Banyak implementasi proyek yang sukses memvalidasi keandalan peralatan, termasuk kemampuan menahan arus pendek, berbagai tingkat perlindungan, dan isolasi terkotak.

Ikhtisar Produk

Seri GGD terdiri dari kabinet distribusi daya tegangan rendah tipe tetap dalam ruangan yang dikembangkan secara independen oleh HUAJIDIAN, dirancang sesuai dengan standar nasional GB7251 dan standar internasional IEC60439:

1 Jaringan Listrik yang Berlaku: frekuensi industri 50Hz, sistem distribusi tegangan pengenal 400V.

2 Rentang Arus: 630A–3150A; kapasitas busbar utama hingga 3150A (dapat disesuaikan berdasarkan permintaan).

3 Fungsi Inti: Distribusi daya, perlindungan beban berlebih dan arus pendek, serta kontrol start/stop motor.

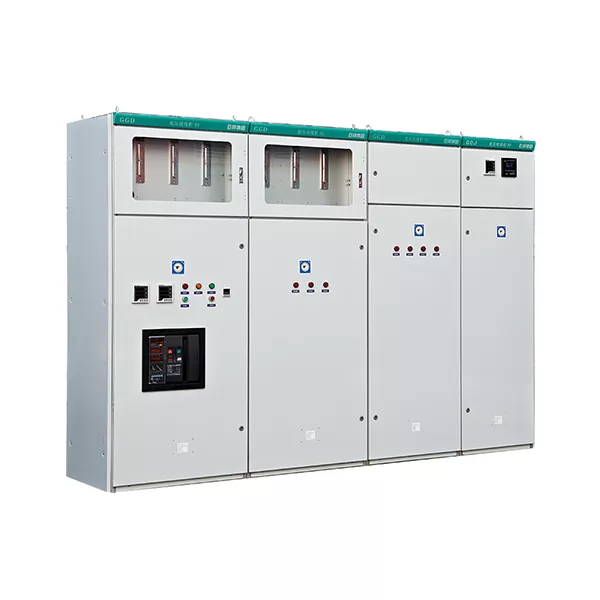

4 Konfigurasi Fleksibel: Dapat dikombinasikan dengan lemari pengumpan masuk, lemari pengumpan keluar, dan lemari kompensasi daya reaktif untuk membentuk sistem distribusi daya tegangan rendah yang terintegrasi.

5 Skenario Aplikasi: Pembangkit listrik, gardu induk, lokasi industri dan pertambangan, fasilitas pengolahan makanan, kompleks komersial, dan bangunan tempat tinggal bertingkat tinggi.

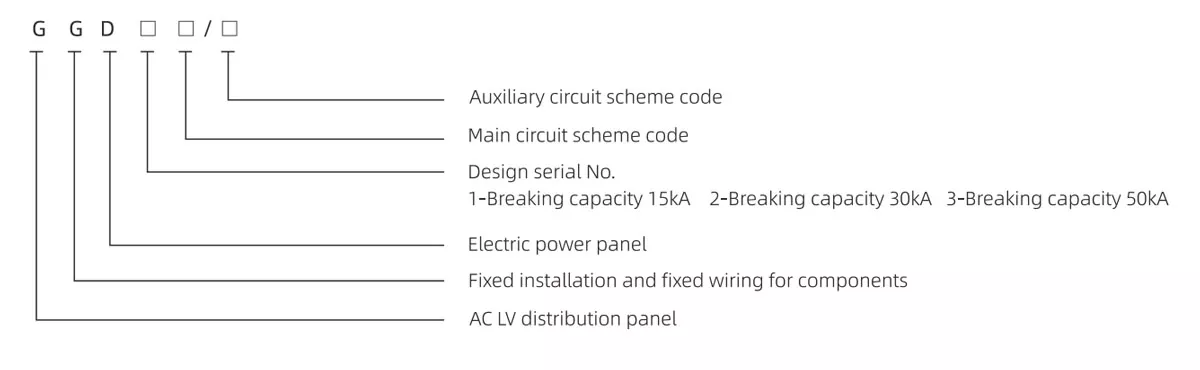

MODEL

Kemampuan Manufaktur HUAJIDIAN

1. Bengkel Lembaran Logam Khusus: Menangani proses pemotongan, pembengkokan, dan pembentukan kabinet.

2. Jalur Perakitan Komponen Khusus: Prosedur perakitan standar untuk meminimalkan kesalahan manusia.

3. Inspeksi Material Masuk yang Komprehensif: Pemeriksaan ketat terhadap busbar tembaga, pemutus sirkuit, pelat baja, dan komponen insulasi saat masuk.

4. Pengujian Pembakaran Produk Jadi: Setiap kabinet menjalani pengujian pembakaran berdasarkan beban sebelum meninggalkan pabrik untuk menghilangkan kesalahan laten.

5. Dokumentasi Pengiriman Lengkap: Setiap unit dilengkapi dengan sertifikat kesesuaian pabrik, sertifikasi 3C penuh, dan skema sistem primer dan sekunder yang disesuaikan.

Selain produk standar, kami menawarkan layanan penyesuaian terpadu: dimensi non-standar, peningkatan perlindungan anti korosi atau tahan ledakan, dan pemasangan modul komunikasi jarak jauh serta sistem pemantauan konsumsi energi. Kami juga menyediakan survei di tempat, pengoptimalan skema, dan panduan teknis di tempat untuk pemasangan.

Spesifikasi Teknis Utama

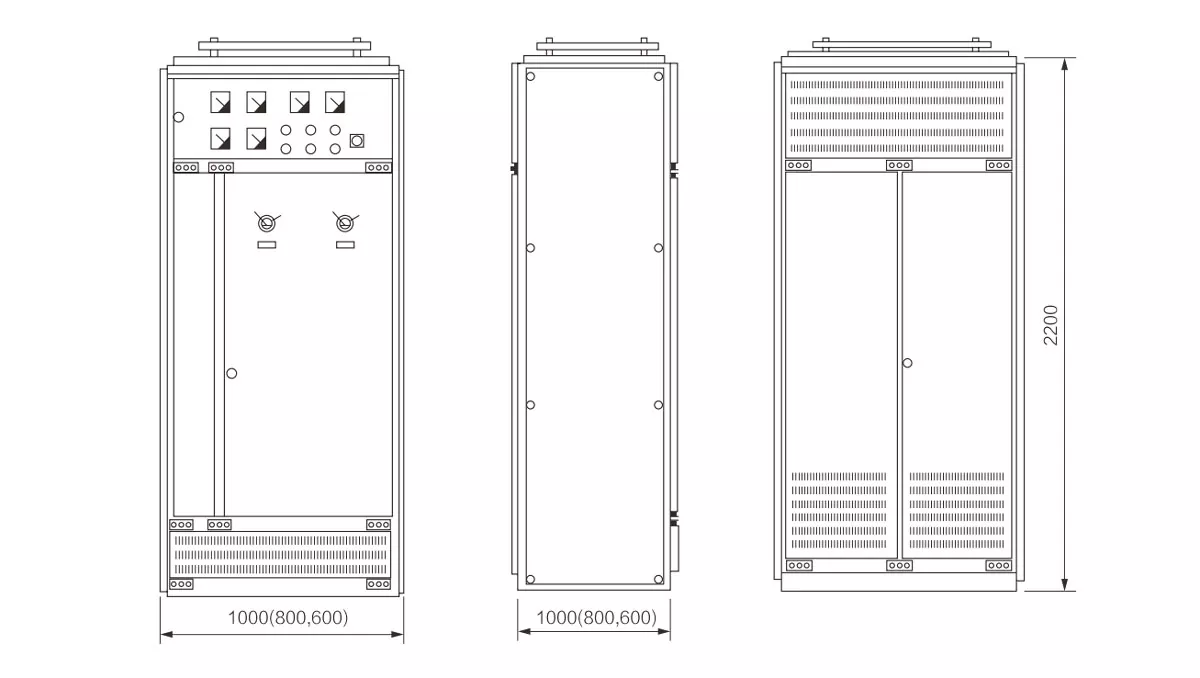

Desain Struktur Kabinet Modular

1. Rangka dan Panel Kabinet

Profil struktural dilengkapi lubang pemasangan modular standar 20mm yang telah dibor sebelumnya dan menggunakan rakitan yang dibaut daripada pengelasan ekstensif; ini memastikan kekuatan mekanik yang tinggi mampu menahan gaya elektromagnetik yang dihasilkan selama kejadian hubung singkat. Pintu kabinet dan panel samping dibuat dari baja canai dingin 1,5–2,0 mm berkualitas tinggi, diolah dengan proses dua lapis (penghilangan fosfat/karat diikuti dengan pelapisan bubuk elektrostatis epoksi) untuk memastikan ketahanan asam dan alkali serta daya tahan jangka panjang terhadap pengelupasan atau karat.

2. Kompartemen Busbar Atas

Ruang busbar independen dan tersegel di bagian atas menampung busbar utama tembaga T2 yang diamankan dengan klem busbar PPO tahan api (dinilai tahan panas 120°C). Kompartemen terisolasi ini mengandung potensi kesalahan busbar, sehingga mencegah kerusakan pada komponen yang terletak di bagian di bawahnya.

3. Kompartemen Unit Fungsional Depan

Area pengoperasian yang menghadap ke depan dibagi menjadi bagian tampilan instrumen dan bagian pengoperasian sakelar; jendela transparan memungkinkan untuk membaca instrumen dan memeriksa status peralihan tanpa membuka pintu. Ini mengintegrasikan pemutus sirkuit, kontaktor, instrumen, dan lampu indikator untuk memfasilitasi distribusi daya multi-sirkuit.

4. Kompartemen Kabel Bawah

Ruang pengkabelan independen di bagian bawah dilengkapi port masuk/keluar kabel yang telah dipotong sebelumnya dan kisi-kisi ventilasi. Kabel daya dan kontrol disalurkan secara terpisah untuk mencegah gangguan selama pemeliharaan, sementara lubang ventilasi padat di bagian dasar terus menurunkan suhu pengoperasian internal.

Keunggulan Produk Inti

1. Kinerja Keamanan Sirkuit Pendek yang Unggul

Switchgear tegangan rendah GGD mendukung arus penahan jangka pendek hingga 50kA; pemilihan busbar dan komponen telah menjalani pengujian simulasi untuk kenaikan suhu hubung singkat. Jika terjadi korsleting mendadak, struktur kabinet tetap tidak berubah bentuk dan busbar tembaga tidak meleleh, sehingga mengurangi risiko kebakaran pada sistem distribusi listrik secara signifikan. Hal ini membuatnya cocok untuk fasilitas dengan beban impuls daya tinggi, seperti pabrik peleburan dan lokasi industri berat.

2. Isolasi Terkotak dan Perlindungan Sengatan Listrik Komprehensif

Perlindungan standar IP30 mencegah masuknya benda asing padat yang lebih besar dari 2,5 mm dan kontak jari yang tidak disengaja dengan bagian aktif. Busbar, unit fungsional, dan kompartemen kabel diisolasi sepenuhnya, memastikan bahwa kesalahan di satu zona tidak menyebar ke zona lain. Fitur pemutusan daya interlock pintu opsional menghilangkan risiko sengatan listrik selama pemeliharaan.

3. Desain akses depan untuk ekspansi dan modifikasi berbiaya rendah

Menampilkan tata letak akses depan penuh, semua komponen dipasang di depan; mengganti suku cadang atau kabel perutean tidak perlu melepas panel belakang. Lubang pemasangan modular standar memungkinkan perluasan kapasitas di masa depan tanpa modifikasi rangka, sehingga mengurangi biaya yang terkait dengan waktu henti dan perkuatan.

4. Kisaran suhu yang luas, cocok untuk kondisi pengoperasian yang keras

Switchgear tegangan rendah GGD standar cocok untuk lingkungan konvensional yang berkisar antara -5°C hingga +40°C. Enklosur dengan peringkat IP54 yang ditingkatkan dirancang untuk lingkungan dengan kelembapan tinggi, berdebu, atau korosif—seperti pabrik kimia dan garasi parkir bawah tanah—memastikan pengoperasian yang stabil bahkan di area dengan fluktuasi suhu yang signifikan.

Skenario Aplikasi

1. Sektor Industri: Metalurgi dan pertambangan, pabrik pembuatan mesin, kawasan industri kimia, dan bengkel pengolahan makanan; distribusi dan kontrol daya untuk peralatan mesin, kompresor udara, dan motor kipas.

2. Bangunan Komersial & Perumahan: Kompleks perumahan bertingkat tinggi, kompleks komersial, dan ruang distribusi bawah tanah gedung perkantoran; catu daya dan kontrol untuk penerangan, AC sentral, dan pompa kebakaran.

3. Infrastruktur Ketenagalistrikan: Pembangkit listrik skala kecil hingga menengah dan gardu induk regional; sistem distribusi tenaga listrik lengkap bertegangan rendah untuk peralatan pembangkit listrik tambahan.

Kasus Proyek Dunia Nyata

1. Proyek GGD Berkapasitas Tinggi 50kA untuk Pabrik Peleburan Gansu

Sebuah pabrik peleburan logam non-besi di Tiongkok Barat Laut membeli 48 unit switchgear GGD berkapasitas tinggi HUAJIDIAN 1200A yang berfungsi sebagai lemari distribusi utama untuk bengkelnya, di mana fasilitas tersebut menghadapi lonjakan arus beban tinggi dan persyaratan perlindungan hubung singkat yang ketat. Peralatan telah beroperasi terus menerus selama tiga tahun tanpa deformasi enclosure atau kesalahan busbar yang terlalu panas; tim kami menangani seluruh proses, termasuk survei lokasi, optimalisasi solusi, dan panduan pemasangan di lokasi.

2. Proyek GGD Tahan Korosi IP54 untuk Taman Kimia Pesisir

Sebuah stasiun pompa bawah tanah di taman kimia pesisir membeli 26 unit switchgear tahan korosi IP54 yang disesuaikan untuk menahan kelembapan tinggi dan gas korosif. Kami meningkatkan proses pelapisan dan memasang kelenjar kabel tersegel; peralatan telah beroperasi secara stabil selama 24 bulan tanpa masalah karat atau degradasi insulasi.

Pertanyaan Umum

Q1: Layanan penyesuaian apa yang didukung switchgear tegangan rendah HUAJIDIAN GGD?

A1: Tiga area penyesuaian utama: ① Kustomisasi dimensi: Menyesuaikan dimensi kabinet (panjang, lebar, tinggi) agar sesuai dengan ruang spesifik ruang distribusi daya; ② Peningkatan perlindungan: Peringkat IP40/IP54, lapisan anti-korosi, dan penguatan struktur tahan ledakan, cocok untuk pabrik kimia dan operasi penambangan; ③ Peningkatan cerdas: Pra-instalasi kemampuan komunikasi jarak jauh, pemantauan konsumsi energi, dan perangkat kompensasi daya reaktif otomatis. Layanan gratis mencakup survei di lokasi, pengoptimalan gambar, dan panduan pemasangan di lokasi.

Q2: Dokumen kualifikasi apa yang disertakan dengan pengiriman setiap unit GGD HUAJIDIAN?

A2: Satu set dokumentasi resmi lengkap diberikan pada saat pengiriman: sertifikat kesesuaian pabrik, laporan sertifikasi wajib 3C lengkap, skema sistem kelistrikan, diagram tata letak busbar, dan daftar detail spesifikasi komponen. Semua dokumentasi memenuhi standar penerimaan jaringan listrik dalam negeri dan persyaratan untuk tender proyek di luar negeri.

Q3: Apa perbedaan lingkungan antara kabinet IP30 standar dan kabinet IP54 opsional?

A3: Model IP30 standar cocok untuk ruang distribusi yang bersih dan kering di pembangkit listrik, gedung perkantoran, dan pabrik permesinan umum, memberikan perlindungan terutama terhadap benda padat berukuran besar. Model IP54 menawarkan perlindungan terhadap percikan air dan debu halus, sehingga cocok untuk lingkungan lembab atau korosif seperti ruang pompa bawah tanah, pabrik kimia pesisir, dan lokasi pertambangan berdebu; unit-unit ini dilengkapi gasket penyegel, stopkontak kabel tahan air, dan lapisan anti karat yang ditingkatkan.
