Kabinet Distribusi Listrik Tegangan Rendah

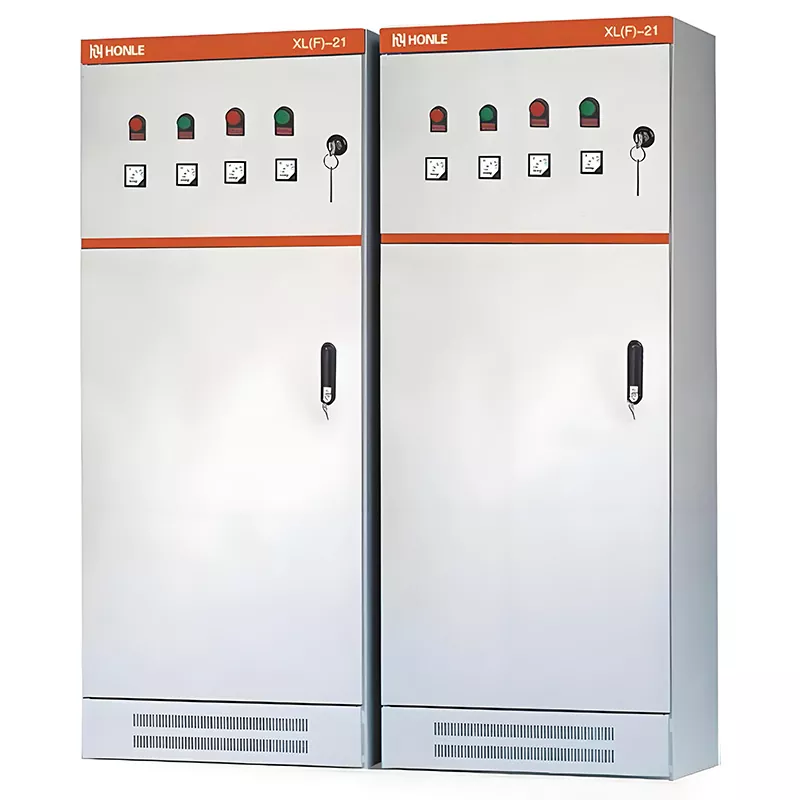

Kabinet Distribusi Listrik Tegangan Rendah XL(F)-21 HUAJIDIAN yang disesuaikan dilengkapi dengan penutup klasik abu-abu-putih dengan strip aksen oranye di bagian atas. Pintu kabinet dibagi menjadi bagian pengoperasian atas dan kompartemen peralatan tertutup bawah, dengan pintu yang dapat dikunci untuk memastikan keselamatan operasional. Kisi-kisi ventilasi terintegrasi di bagian bawah menyediakan pembuangan panas dan perlindungan debu.

Panel depan dilengkapi standar dengan indikator status merah/hijau (operasi/kesalahan), pengukur tegangan dan arus, dan sakelar kunci kontrol utama, memungkinkan pemantauan status sirkuit secara real-time tanpa membuka kabinet. Pemasangannya fleksibel, mendukung penempatan mandiri di dinding atau konfigurasi modular berdampingan, sehingga cocok untuk proyek distribusi daya multi-sirkuit berkapasitas tinggi.

Sebagai pemasok peralatan distribusi listrik global, HUAJIDIAN mengoperasikan pabriknya sendiri, dengan mematuhi standar GB/T 7251.12-2013 dan IEC 60439 secara ketat. Dengan rekam jejak implementasi proyek yang sukses, kabinet ini sangat cocok untuk lingkungan seperti pabrik industri yang berdebu, bangunan komersial, dan infrastruktur kota, serta sepenuhnya memenuhi persyaratan keselamatan untuk aplikasi kelistrikan industri dan sipil.

MODEL

Parameter Teknis Inti

GAMBAR DETAIL

Keunggulan Produk Utama

1. Struktur Louver Tahan Debu yang Ditingkatkan

Tidak seperti kabinet XL-21 standar, model XL(F) memiliki fitur penyegelan yang dioptimalkan pada sambungan kabinet dan kisi-kisi bawah yang ditingkatkan. Desain ini memastikan ventilasi sekaligus menghalangi debu dan kelembapan, sehingga mengurangi risiko korsleting dan penuaan komponen—sehingga ideal untuk bengkel berdebu di industri seperti pengecoran, tekstil, dan permesinan.

2. Sistem Perlindungan Keamanan Multi-layer

Perlindungan ganda (kelebihan beban, hubung singkat, dan kebocoran bumi) untuk pemutus sirkuit utama dan cabang, dilengkapi lampu indikator gangguan merah untuk peringatan visual langsung mengenai anomali sirkuit; pembumian independen untuk pintu kabinet, rangka, dan busbar tembaga, dikombinasikan dengan desain pembumian netral yang terpisah, menghilangkan risiko penutup kabinet menjadi beraliran listrik; mekanisme penguncian ganda (kunci kontrol utama + kunci pintu mekanis) memastikan daya terkunci selama pemeliharaan, mencegah pengoperasian yang tidak disengaja saat hidup.

3. Busbar Tembaga dengan kemurnian tinggi yang hemat energi dan Tahan Lama

Standardized configuration using National Standard (GB) TMY rigid copper busbars, offering superior conductivity and high current-carrying capacity, ensuring minimal heat generation during long-term full-load operation; standardized busbar perforations and organized branch wiring reduce contact resistance, thereby minimizing energy loss and electricity costs over time.

4. Pilihan Kustomisasi dan Pasokan yang Fleksibel

Pabrik HUAJIDIAN mendukung dua model pasokan: lemari rakitan lengkap yang sudah dipasang sebelumnya dengan komponen Standar Nasional, atau penjualan lemari kosong disertai dengan satu set bahan tambahan lengkap (busbar tembaga, kunci pintu, rel pemasangan); dimensi kabinet, peringkat perlindungan, dan sirkuit internal semuanya dapat disesuaikan dengan kebutuhan spesifik.

Kondisi Lingkungan yang Berlaku

1. Suhu sekitar: -5°C hingga +40°C; Suhu rata-rata 24 jam tidak melebihi 35°C;

2. Ketinggian pemasangan: ≤2000m; solusi penurunan daya yang tersedia untuk aplikasi di dataran tinggi;

3. Kelembapan sekitar: Kelembapan relatif ≤90% (pada 20°C, tanpa kondensasi); kipas dehumidifikasi dapat dipasang untuk lingkungan bengkel yang lembab;

4. Skenario yang dilarang: Tidak untuk penggunaan di luar ruangan; tidak cocok untuk lingkungan dengan gas yang sangat korosif atau atmosfer yang mudah terbakar/meledak; lemari khusus tahan ledakan diperlukan untuk zona bahaya ledakan.

Studi Kasus Aplikasi Dunia Nyata

Kasus 1: Bengkel Pemintalan Tekstil Skala Besar (Lingkungan Industri dengan Debu)

Sebuah produsen tekstil besar dalam negeri membeli 16 unit Kabinet Distribusi Listrik Tegangan Rendah HUAJIDIAN XL(F)-21 400A untuk digunakan dalam lini produksi pemintalan mereka. Lokakarya ini menghasilkan serat kapas dan debu dalam jumlah besar sepanjang tahun; berkat kisi-kisi tahan debu IP30 yang ditingkatkan, peralatan ini beroperasi terus menerus selama satu tahun tanpa akumulasi debu atau kegagalan arus pendek, sehingga mengurangi frekuensi perawatan sebesar 60% dibandingkan dengan unit XL-21 standar. Beberapa kabinet dihubungkan secara paralel untuk mengendalikan 48 mesin pemintalan secara terpusat, memfasilitasi pemantauan terpadu dan pemecahan masalah dengan cepat.

Studi Kasus 2: Gedung Perkantoran Komersial Penggunaan Campuran Bertingkat Tinggi (Skenario Infrastruktur Sipil)

Gedung perkantoran komersial 22 lantai dilengkapi dengan delapan lemari distribusi listrik utama HUAJIDIAN 630A dan dua puluh empat lemari distribusi cabang. Lingkungan dalam ruangan sesuai dengan peringkat perlindungan standar IP30, sementara instrumen visual yang menghadap ke depan mengurangi beban kerja untuk inspeksi rutin. Desain grounding yang independen mencegah listrik statis mengganggu perangkat elektronik kantor yang sensitif, dan struktur yang berdiri di lantai dan berdekatan dengan dinding sangat cocok dengan poros riser listrik sempit di gedung.

Pertanyaan Umum

Q1: Apa perbedaan utama antara kabinet tahan debu XL (F)-21 dan kabinet distribusi XL-21 standar?

J: XL (F)-21 adalah model tahan debu yang ditingkatkan dari HUAJIDIAN; dilengkapi strip penyegel pada keliman kabinet dan kisi-kisi anti debu yang dioptimalkan di bagian dasarnya, menawarkan ketahanan terhadap debu yang unggul—ideal untuk bengkel berdebu seperti fasilitas tekstil atau pengecoran. XL-21 standar hanya menawarkan perlindungan dasar IP30 tanpa perlindungan debu yang diperkuat, sehingga lebih cocok untuk lingkungan bersih seperti gedung perkantoran.

Q2: Berapa kapasitas arus maksimum dan jumlah rangkaian cabang untuk kabinet distribusi listrik tegangan rendah standar? Apakah kapasitasnya bisa diperluas?

J: Kabinet standar mendukung peringkat sakelar utama hingga 630A dan dapat menampung 6 hingga 12 sirkuit cabang tergantung pada lebar kabinet. Untuk kebutuhan kapasitas yang lebih tinggi, beberapa kabinet dapat dihubungkan secara paralel tanpa memerlukan modifikasi struktural tambahan.

Q3: Apakah mungkin membeli kabinet kosong saja dan memasang sendiri komponennya? Aksesori apa yang disertakan?

A: HUAJIDIAN menawarkan lemari kosong XL (F)-21 untuk pembelian terpisah, lengkap dengan aksesori pemasangan seperti busbar tembaga TMY, kunci anti maling, rel DIN, dan blok terminal. Ukuran standar sudah tersedia, dan lemari non-standar juga dapat disesuaikan sesuai gambar Anda.
