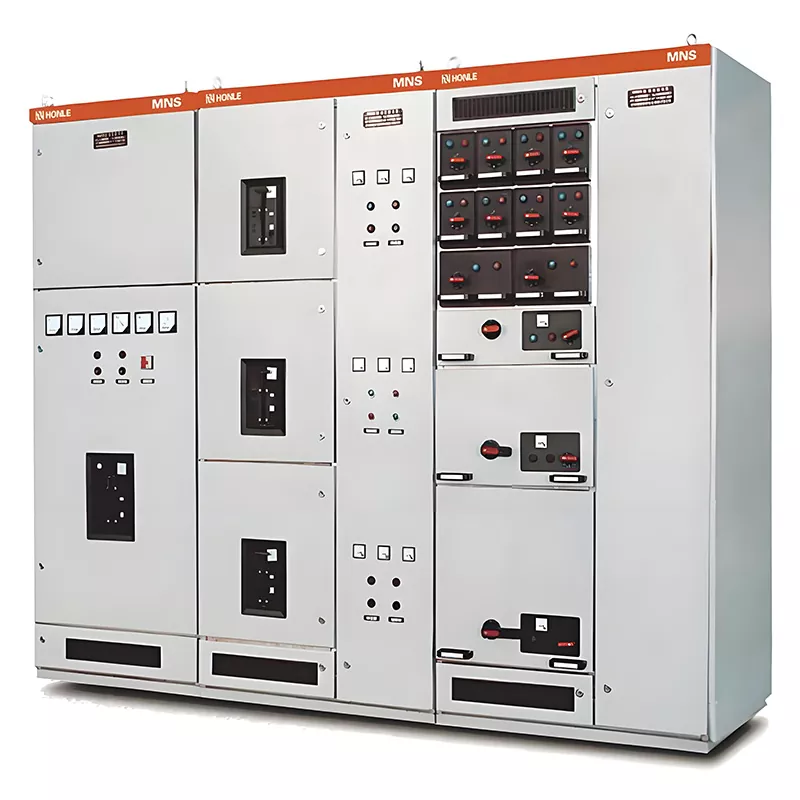

Switchgear Tegangan Rendah MNS

Distribusi listrik yang stabil merupakan landasan bagi kelancaran operasional pabrik dan gedung; switchgear tegangan rendah yang dapat ditarik secara langsung menentukan keselamatan, efisiensi operasional, dan tingkat kecerdasan seluruh jaringan listrik. HUAJIDIAN mengembangkan switchgear tegangan rendah MNS bersama seri GCK dan MNS, mengoptimalkan desain berdasarkan pengalaman industri selama bertahun-tahun dan umpan balik pelanggan global.

Peralatan ini kompatibel dengan sistem daya AC tiga fase 50/60Hz (volt terukurtage 380V/400V/690V) dan digunakan untuk transmisi dan distribusi daya, kontrol motor, dan kompensasi daya reaktif. Tidak seperti lemari tetap tradisional, struktur laci yang dapat ditarik secara fisik mengisolasi unit fungsional dari sirkuit utama. Unit yang rusak dapat ditarik untuk pemeliharaan satu per satu tanpa mematikan seluruh kabinet, sehingga secara signifikan mengurangi risiko waktu henti lini produksi.

Keunggulan Produk Utama

1. Tata Letak Kabinet Standar dan Modular

Switchgear tegangan rendah MNS menggunakan rakitan modular terpadu; busbar utama dan cabang disusun dalam zona terpisah, mendukung perkabelan horizontal dan vertikal. Sirkuit laci dan modul fungsional dapat ditambahkan atau dilepas secara fleksibel berdasarkan kebutuhan beban di lokasi tanpa memerlukan desain ulang kabinet khusus. Hal ini secara signifikan mempersingkat waktu produksi dan pengiriman, sehingga ideal untuk perluasan pabrik bertahap dan proyek renovasi bangunan.

2. Perlindungan IP41 Tinggi + Struktur Terisolasi dan Dapat Ditarik Aman

Kabinet ini memiliki peringkat perlindungan IP41, menghalangi benda asing padat yang lebih besar dari 1 mm dan mencegah masuknya debu dan kontak tidak disengaja dengan bagian aktif. Laci independen memastikan isolasi fisik antara unit dan sirkuit utama; pemeliharaan hanya melibatkan penarikan laci yang rusak, sehingga menghindari pemadaman listrik yang meluas dan meningkatkan keselamatan operasional.

3. Kemampuan Menahan Sirkuit Pendek yang Luar Biasa

Busbar utama memiliki arus operasi terukur maksimum sebesar 6300A, arus penahan jangka pendek sebesar 100kA/1s, dan arus penahan puncak sebesar 220kA/0,1s. Busbar cabang tersedia dalam versi standar dan diperkuat: tipe standar tahan terhadap arus puncak 105kA/0,1s, sedangkan tipe diperkuat mencapai 176kA/0,1s. Jika terjadi gangguan hubung singkat, struktur kabinet dan busbar menahan deformasi dan mencegah kebocoran busur, sehingga memastikan stabilitas jaringan.

4. Antarmuka yang Dicadangkan untuk Perluasan Pemantauan Cerdas

Semua unit switchgear tegangan rendah MNS dilengkapi standar dengan antarmuka komunikasi komputer, memungkinkan integrasi dengan platform otomasi pabrik, sistem distribusi daya gedung yang cerdas, dan sistem kontrol terpusat pembangkit listrik. Di lingkungan yang sangat otomatis—seperti pabrik petrokimia dan pembangkit listrik tenaga panas—unit-unit ini memfasilitasi akuisisi data jarak jauh, pemantauan operasional, dan peringatan dini kesalahan, sehingga mendukung penciptaan jaringan distribusi listrik yang cerdas dan tak berawak.

Parameter Teknis Dasar

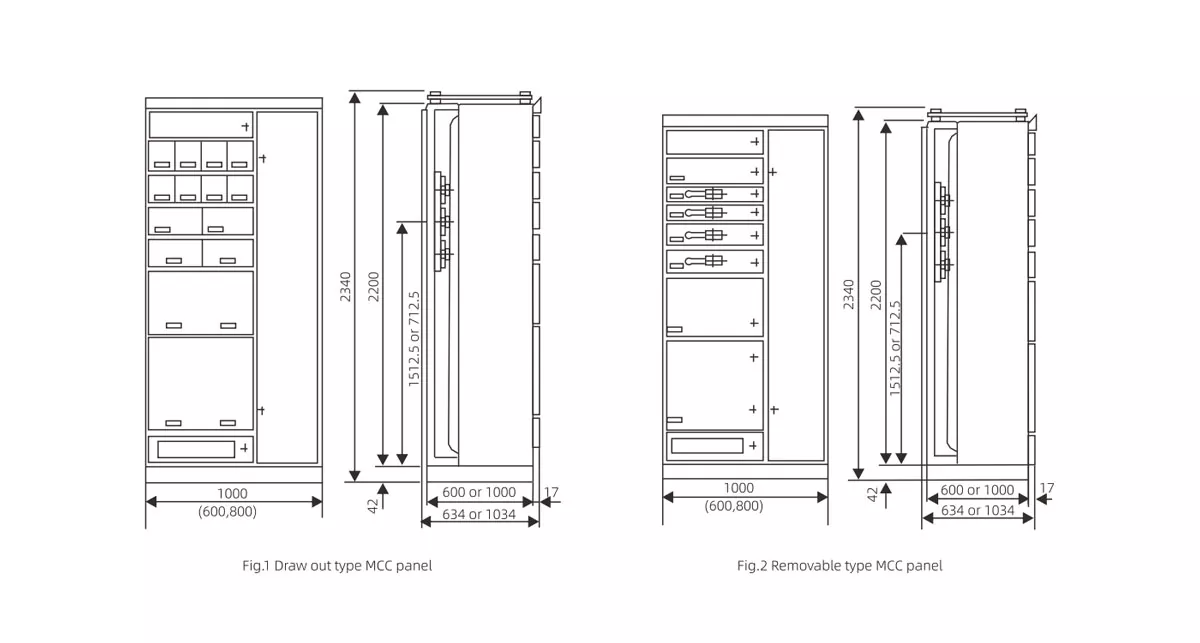

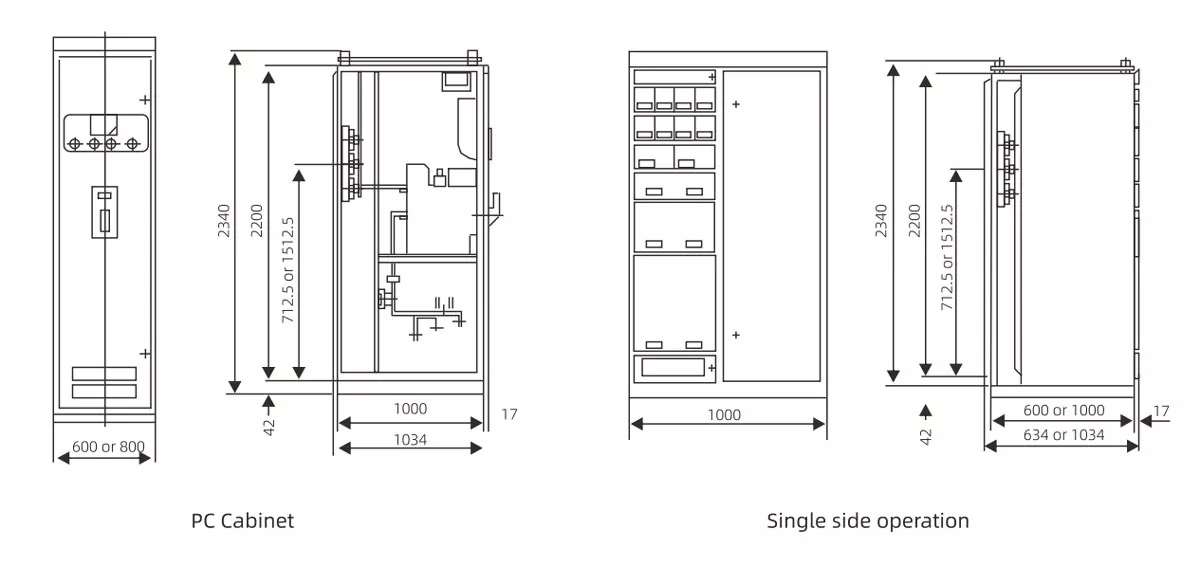

STRUKTUR INTERIOR

Kondisi Lingkungan yang Berlaku

1. Suhu sekitar: -5°C hingga +40°C; Suhu rata-rata 24 jam tidak melebihi 35°C

2. Ketinggian pemasangan: ≤2000 meter; hanya untuk penggunaan di dalam ruangan

3. Kelembapan: Kelembapan relatif ≤50% pada 40°C; kelembapan maksimum 90% pada 20°C; dilengkapi dengan fitur anti-kondensasi untuk menangani fluktuasi suhu

4. Vertikalitas pemasangan: Kemiringan kabinet tidak melebihi 5°

5. Lokasi pengoperasian: Dilarang memasang di area yang mengandung media yang mudah terbakar/meledak, getaran parah, atau gas kimia korosif

Aplikasi Multi-Industri dan Kasus Proyek Dunia Nyata

Kasus 1: Proyek Distribusi Tenaga Listrik untuk Pangkalan Petrokimia Skala Besar di Tiongkok Timur

Fasilitas pemrosesan bahan kimia dengan produksi tahunan sebesar 1,2 juta ton menggunakan 28 unit switchgear tegangan rendah HUAJIDIAN MNS. Berfungsi sebagai pusat kendali motor bengkel, sistem ini memastikan pasokan daya berkelanjutan ke bejana reaksi dan pompa transfer. Kabinet berperingkat IP41 secara efektif mengisolasi debu kimia, busbar yang diperkuat menahan lonjakan arus dari penyalaan motor, dan antarmuka komunikasi terintegrasi dengan sistem kontrol DCS pabrik; sistem telah beroperasi dengan stabil selama tiga tahun tanpa ada insiden korsleting.

Studi Kasus 2: Sistem Tenaga Tambahan untuk Pembangkit Listrik Tenaga Panas 300MW

Dilengkapi dengan 35 unit switchgear GCS untuk mendistribusikan daya ke sistem tambahan seperti pasokan air, desulfurisasi, dan unit penghilang debu. Busbar utama 6300A mendukung pengoperasian beban penuh, sementara kemampuan menahan arus pendek yang tinggi mengurangi fluktuasi jaringan listrik selama penyalaan dan pematian unit. Antarmuka cerdas terhubung langsung ke platform kontrol pusat pabrik, memungkinkan alarm kesalahan secara real-time.

HUAJIDIAN: Kekuatan Perusahaan dan Jaminan Kualitas

Didirikan di Wenzhou, Zhejiang pada tahun 1998, merek ini menawarkan rangkaian produk transmisi dan distribusi daya yang komprehensif, termasuk switchgear tegangan rendah, unit utama ring (RMU), transformator, stabilisator tegangan, dan pemutus sirkuit.

Sebagai pemasok jangka panjang untuk proyek EPC domestik dan internasional, perusahaan ini memegang sertifikasi sistem manajemen mutu ISO9001 dan sertifikasi keselamatan CE. Kami mengoperasikan pabrik standar kami sendiri dengan proses pemeriksaan kualitas yang lengkap, meliputi bahan mentah, barang setengah jadi, dan produk jadi; setiap unit switchgear menjalani pengujian kinerja kelistrikan yang komprehensif sebelum meninggalkan pabrik.

Tim teknis profesional kami menyediakan layanan terpadu, termasuk desain skema distribusi daya, panduan pemasangan di lokasi, dan dukungan teknis seumur hidup. Berkomitmen pada kualitas pertama, produk kami diekspor ke pasar di seluruh dunia.

Pertanyaan Umum

Q1: Dapatkah switchgear tegangan rendah HUAJIDIAN MNS diperluas nanti, dan berapa jumlah maksimum sirkuit per unit?

A1: Switchgear memiliki desain yang sepenuhnya modular, memungkinkan penambahan atau pelepasan unit laci fungsional secara fleksibel bahkan setelah pemasangan di lokasi. Tidak perlu mengganti rangka kabinet; cukup memasang modul laci tambahan saja sudah cukup. Busbar utama dan cabang dilengkapi dengan antarmuka ekspansi khusus, sehingga secara signifikan mengurangi waktu dan biaya peningkatan sistem.

Q2: Bagaimana cara memilih antara busbar cabang standar dan busbar bertulang untuk sistem GCS?

A2: Busbar cabang standar menawarkan tingkat ketahanan puncak 105kA/0,1s, cocok untuk aplikasi beban ringan seperti gedung perkantoran dan pabrik tekstil. Versi yang diperkuat ini tahan terhadap arus 176kA/0,1 detik, sehingga ideal untuk lingkungan arus pendek berdampak tinggi yang ditemukan di pabrik petrokimia, fasilitas metalurgi, dan pembangkit listrik besar. Tim teknis kami dapat merekomendasikan spesifikasi busbar yang sesuai secara gratis berdasarkan parameter arus hubung singkat di lokasi Anda.

Q3: Apakah switchgear tegangan rendah MNS mendukung fungsi pemantauan cerdas yang disesuaikan, dan protokol komunikasi mana yang kompatibel?

A3: Semua kabinet dilengkapi antarmuka komunikasi independen yang dicadangkan dan mendukung pemasangan modul pemantauan cerdas yang disesuaikan. Kompatibel dengan protokol komunikasi arus utama di industri tenaga listrik, protokol ini memungkinkan transmisi data jarak jauh—termasuk tegangan, arus, suhu kabinet, dan sinyal kesalahan—serta kendali jarak jauh dan peringatan anomali. Solusi untuk perkabelan sekunder dan integrasi dengan sistem pemantauan juga dapat diberikan berdasarkan permintaan.

Parameter teknis sirkuit primer (sesuai Dw45)

Catatan:

1. Arus busbar vertikal sangat tinggi hingga 2000A@+35℃; (+40℃ dengan pendingin)

2. Tingkat Perlindungan lP54 dipertimbangkan untuk desain khusus jika diperlukan
